Гаражные ворота своими руками

19910
3

Гараж — та постройка, которая обязательна для автовладельца, наличие гаража позволяет производить небольшой ремонт, убережет автомобиль от краж и тп. и тд. Гараж может быть частью собственного дома или располагаться в блоке гаражного кооператива. Но все гаражи объединяет одно обстоятельство — наличие качественных надежных ворот. Гаражные ворота по своей конструкции могут быть различны, и перед автолюбителем встанет вполне закономерный вопрос о целесообразности использования тех или иных ворот.

Гаражные ворота своими руками

Гаражные ворота своими руками

Самым оптимальным вариантом может оказаться покупка готовых ворот, но огромный ряд преимуществ дает изготовление ворот своими руками:

  • изготовление ворот по своим проектам;
  • возможное наличие приспособлений против взлома;
  • наличие индивидуальных замков и «секретов».

Гаражные ворота и их выбор

В настоящее время существует немного видов гаражных ворот. Сейчас произошла некоторая ориентация на западные аналоги ворот: например, ворота которые открываются створками вверх при использовании пульта.

Гаражные ворота бывают:

  • распашные ворота, один из самых востребованных вариантов, отличающихся большой надежностью. Такие ворота состоят из двух воротных створок, с возможной компоновкой в виде дверей и замковых коробок. Створки должны плотно прилегать друг к другу или быть немного внахлест. Такие ворота не трудны в изготовлении и служат долгие сроки эксплуатации;
  • откатные ворота, используются сравнительно недавно. Представляют собой единую створку, которая нароликах отъезжает относительно стены влево или вправо. Такие ворота удобны тем, что значительно экономят место при открывании. Существует исполнение ворот с двумя створками, которые отъезжают в разные стороны относительно стены. Единственный недостаток таких ворот состоит в том что, необходимо много места вдоль стен, чтобы откат ворот не был бы затруднен;
  • откатные ворота с подъемом вверх. Единая створка, которая укладывается под потолок, двери весьма непрочные. Такой вид ворот применим в использовании гаража, примыкающего к дому;
  • подъемно-поворотные ворота;
  • секционно-подъемные ворота;
  • роллетные ворота.

Последние три вида имеют наименьшее распространение в России, встречаются редко и в основном в частных домах. Их основной недостаток состоит в том, что они плохо удерживают тепло. Основное условие использования таких ворот: отапливаемый гараж. Так же ворота с подъемом вверх подразумевают чистое пространство перед гаражом, так как наслоившийся снег затруднит подъем.


Выдвижные гаражные ворота

Выдвижные гаражные ворота

Самостоятельное изготовление гаражных ворот

Для примера возьмем распашные ворота, наиболее надежные и простые в изготовлении. Для постройки понадобятся следующие материалы:

  • стальной уголок;
  • профиль;
  • листы «шестерка».

Проект ворот может быть составлен самостоятельно, необходимо учитывать размеры высоты проема и размеры створок, ширину гаража.

Необходимым этапом в изготовлении ворот является проектировка чертежей. Чертежом может оказаться эскиз или технический рисунок с указанием размеров и технологических норм. Для начала указывается ширина и высота ворот: высота ворот должна составлять высоту на 60 см. выше высоты автомобиля, ширина должна быть не менее 3 метров.

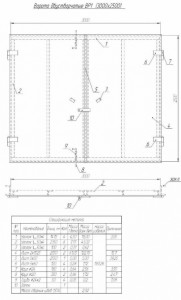

Схема гаражных ворот двухстворчатых

Схема гаражных ворот двухстворчатых

Чертежи (рис. 1 ) прилагаются к проекту отдельно, представляют собой компоновку деталей и изделий, перечень материалов и соединений.

Изготовление рамы для будущих распашных ворот

Для производства рамы необходимы уголки 60 мм., стальной профиль шириной 20 мм. и толщиной около 4 мм., отрезки арматуры. Инструмент: пила «болгарка», рулетка, угольник-отвес, сварка, уровень.

Изготовление рамы включает в себя следующие процессы:

  1. изготавливаем их уголка отрезки, равные по длине высоте и ширине проема для ворот. Стыки уголков лучше срезать под взаимными углами, это пригодится в тот момент, когда стыки нужно будет проварить и соединить между собой;
  2. раскладываем отрезки уголка в форме квадрата(прямоугольника). Необходимо соблюдать следующие условия: поверхность, на которую выкладывается уголок, должна быть идеально ровной, стыки уголка между собой должны составлять 90 градусов;
  3. соединяем сваркой уголки — изготавливаем каркас. Варить лучше с нахлестом и припуском, такое сварочное соединение окажется более прочным. Если раму слегка «поведет» от сварки, то необходимо прогреть неровный участок и выровнять с помощью рычагов или молотка;
  4. счищаем наплавки и остатки сварки на наружной стороне;
  5. привариваем усиленные петли под кольцо.

Изготовление каркаса для будущих распашных ворот

Включает следующие виды работ:

  1. из уголка меньшего размера изготавливаем каркас, по конструкции такой же как и каркас рамы. Размер каркаса должен быть таким же размером, как и ворота;
  2. укрепить конструкцию листовыми отрезками или армировать на сварных стыках.

    Ролик в направляющей гаражных ворот

    Механизм гаражных ворот

Изготовление створок

  1. изготавливаем из листового железа два полотна размером на 2-3 см. в припуск каркасу ворот;
  2. полотна необходимо плотно приварить к каркасу. Эта конструкция и будет створками будущих ворот;
  3. необходимо наварить кольцевые петли на створки в стык петлям на раме;
  4. продумать замки.

После изготовления всех фрагментов будущих ворот, можно приступит к установке. Двери должны быть навешены на петли в стык друг другу, врезан замок.

Гаражные ворота

Гаражные ворота

Ворота своими руками — это решение сложного конструкционного вопроса с наименьшими затратами.
