Кессон для скважины – это заглубленная емкость, предназначенная для обустройства скважины, позволяющая произвести подземную разводку труб до объектов водопотребления (дом, баня и т.д.)
Кессон для обустройства скважины помогает произвести обслуживание скважины в любое время года, защитить скважину и водопровод от промерзания, а также поможет слить воду из водопроводной системы на период зимней консервации объекта.
Назначение кессона
Кессон для обустройства скважины серии «Урал-К» представляет собой заглубленное герметичное техническое помещение полной заводской готовности, который монтируется непосредственно над скважиной ниже уровня земли.
Его основной функцией является:
- Защита скважины и скважинного оборудования от попадания грунтовых и поверхностных вод;
- Защита от механических воздействий и повреждений в условиях определѐнного климатического пояса;
- Защита от воздействия низких температур в зимний период.
Корпус изготовлен из гидротехнического бетона, который является экологически чистым и абсолютно безвредным материалом. Данная марка бетона не поддается коррозии, гниению и обеспечивает 100% герметичность конструкции.
Кессон серии «Урал-К» изготовлен на основании технических условий ТУ 23.69.19-001-49559291-2019.
Конструкция и еѐ составляющие детали выполнены из марочного гидротехнического армированного бетона, изготовленного с применением специальных гидроизоляционных добавок. Производство осуществляется в заводских условиях, по последним технологиям монолитной заливки железобетонных изделий.
Марка бетона: БСТ В-30 W-10 F-300. Срок службы бетона данной марки не менее 100 лет.
Читайте также: Кессоны для скважин RODLEX KS2
Производитель бетонного кессона
ООО «Системы Комфорта»
Россия, Свердловская область, г. Екатеринбург, пер. Слободской, стр. 41
Выпуск, поставка и эксплуатация изделия осуществляется в соответствии: Сертификат соответствия РОСС.RU.НХ37.Н11121 от 06.09.2021 г., действительно до 05.09.2024 г. включительно.
ТУ 23.69.19-001-49559291-2019
Вариант обустройства кессонов
Монтажные схемы
Технические характеристики кессонов
Технические характеристики | Кессон Урал-К 500 | Кессон Урал-К 1000 | Кессон Урал-К 1000 утепленный | Кессон Урал-К 1500 |
---|---|---|---|---|
Габариты, мм | 1100 х 1100 | 1100 х 1100 | 1100 х 1100 | 1660 х 1660 |
Высота кессона, мм | 1280 | 2300 | 2250 | 2150 |
Масса, кг | 1450 | 2200 | 2300 | 3200 |
Марка/класс прочности бетона | М-400/B30 W10 F300 |
Устройство кессона и принцип работы
Кессон для скважины – это заглубленная емкость, предназначенная для обустройства скважины, позволяющая произвести подземную разводку труб до объектов водопотребления (дом, баня и т.д.).
Кессон для обустройства скважины помогает произвести обслуживание скважины в любое время года, защитить скважину и водопровод от промерзания, а также поможет слить воду из водопроводной системы на период зимней консервации объекта. Главным отличительным свойством производимых компанией «СК-УРАЛ» кессонов является монументальная прочность, надежность и гарантированная герметичность отверстий для ввода труб.
Инструкция по установке и проведению монтажных работ
Установку и монтаж кессона целесообразно проводить при помощи специализированной монтажной бригады или под контролем технического специалиста. Перед монтажом необходимо подобрать гермовводы под диаметры всех отверстий стенках и дне кессона.
Подготовить котлован под установку кессона длиной и шириной больше на 500-1000 мм с каждой стороны. По возможности уплотнить дно котлована по периметру установки. Опустить изделие в котлован на обсадную трубу и выставить по уровню. Установить гермоввод и затянуть его с усилием, указанным в технических требованиях изделия.
Обратная засыпка котлована производится ранее вынутым сухим грунтом. При наличии в котловане значительного количества грунтовой воды еѐ следует откачать во избежание смещения конструкции при обратной засыпке.
Примечание: при установке под зданием или сооружением необходимо устроить демпферный шов вокруг горловины при заливке стяжки шириной 20-30 мм.
При проведении земляных и монтажных работ внутри котлована соблюдать правила техники безопасности.
Читайте также: Кессон для скважины: какой надежнее и возможные варианты кессонов
Требования к защите установленного изделия
В случае если над изделием планируется укладка бетонной плиты под парковку или пристрой какого-либо сооружения. Для уменьшения нагрузок на элементы конструкции изделия, в местах примыкания с плитой или в зоне возможных деформации, должен применяться демпферно-осадочный шов.
В качестве заполнителя для демпферно-осадочного шва рекомендуется использовать следующие материалы:
- Экструдированный пенополистирол 30 мм, при грунтах с низким уровнем грунтовых вод, а также с высокими несущими характеристиками;
- Вспененный полиэтиленовый жгут D=30 мм, при грунтах с высоким уровнем грунтовых вод, или с низкими несущими характеристиками;
Вспененный полиэтиленовый жгут устанавливается после формовки плиты вокруг горловины с зазором 30 мм.
Примечание: проезд и парковка транспорта над кессоном допускается по согласованию со специалистом и дополнительному соглашению по допустимой нагрузке на конструкцию.
Предельная нагрузка на люк (А15) в стандартном исполнении кессона — 1,5 т. На люке проезд или парковка автомобиля запрещена, это может привести к повреждению люка и как следствие колесо автомобиля может провалиться. Если проезд и парковка автомобиля исключить нельзя, следует использовать люк классом С250 и выше.
Правильная эксплуатация кессона
В ходе эксплуатации кессона возможно образование конденсата на внутренних трубах и оборудовании при его наличии внутри кессона. Чтобы конденсат на трубах и оборудовании не стал причиной повышения влажности и образования плесени, необходимо регулировать воздухообмен в кессоне. Рекомендуется использовать утеплитель и греющие элементы в зимнее время, а также в качестве профилактики образования конденсата на трубах и оборудовании. В зимнее время не рекомендуется оставлять вентиляцию кессона открытой длительное время, по причине избыточного вентилирования кессона. При отрицательных температурах воздуха оборудование и трубы в кессоне могут перемерзнуть и выйти из строя.
При прокладке силового кабеля необходимо руководствоваться «Правилами устройства электроустановок (ПУЭ), глава 2.3». Всѐ электрическое оборудование кессона должно быть заземлено.
Не оставляйте без присмотра кессон с открытой крышкой!
Не подпускать к открытому кессону детей и домашних животных!
В зимнее время не рекомендуется убирать снег с поверхности земли над кессоном, в том числе с крышки люка, так как он играет важнейшую роль в теплоизоляции.
Гермовводы для герметичного ввода коммуникаций

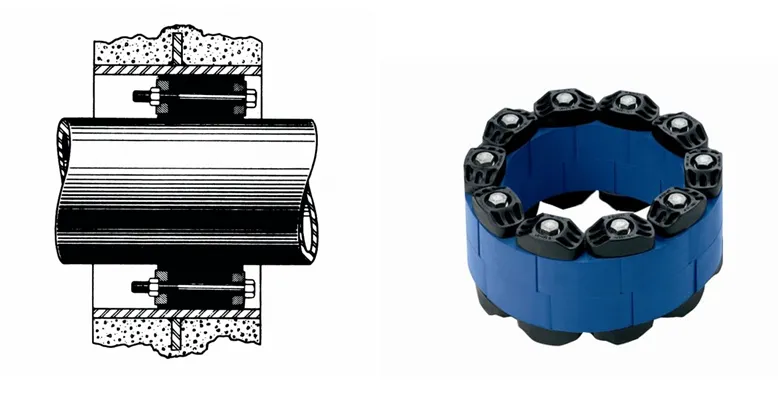

Обеспечение герметичности кессона достигается путем использования гермовводов. Это специальные разжимающиеся муфты, которые работают в пространстве между поверхностью отверстия в бетоне и обжимаемой трубой. Гермовводы обеспечивают необходимую и надежную герметичность соединении самого кессона со скважинной и отводящей водопроводной трубами.
Читайте также: Металлический кессон: как его сделать и установить
Видео Монтаж кессона-погреба «Уралец-6»
Порядок транспортировки оборудования, погрузочно-разгрузочные работы, хранение:
Требования к транспорту для перевозки оборудования, следующие:
- Пол должен быть ровный и горизонтальный.
- Должна быть обеспечена возможность фиксации крупногабаритного оборудования на платформе с помощью строп-стяжек.
- Для перевозки крупногабаритного оборудования должна быть обеспечена возможность боковой и верхней погрузки.
- Размер платформы должен обеспечивать размещение изделия целиком, свес оборудования с платформы недопустим.
Гарантии изготовителя
Производитель гарантирует соответствие основных параметров кессона серии «Уралец-К» данным, указанным в настоящем паспорте, при соблюдении потребителем требований, изложенных в эксплуатационных документах.
На корпус изделия действует пожизненная гарантия. Гарантийные обязательства производителя не распространяются на механические повреждения, возникшие при транспортировке, проведении погрузочно-разгрузочных работ, хранении, монтаже, эксплуатации и обслуживании.
Документация
Скачать Технический паспорт бетонный кессону Урал-К
