УЗО и дифференциальный автомат: учимся их различать и правильно выбирать

Не все знают, что такое УЗО, а уж тем более дифференциальный автомат. А это очень нужные и важные устройства, которые решат проблему электробезопасности в доме.

Что такое УЗО, и для чего его применяют

УЗО — устройство защитного отключения, так же называемое дифференциальным выключателем (ВД).  Контролируя проводку при возникновении каких либо утечек, устройство отключает её. При этом, не защищая электропроводку от перегрузок или короткого замыкания.

Устройства защитного отключения используют:

• Для обеспечения защиты человека от прямого и косвенного поражения электрическим током;
• Для предотвращения пожароопасных ситуаций при утечке тока.

Большинство приборов имеет металлический корпус. Стиральная машинка, микроволновка, электрическая печь, и другие бытовые приборы вследствие своей неисправности могут проводить ток.

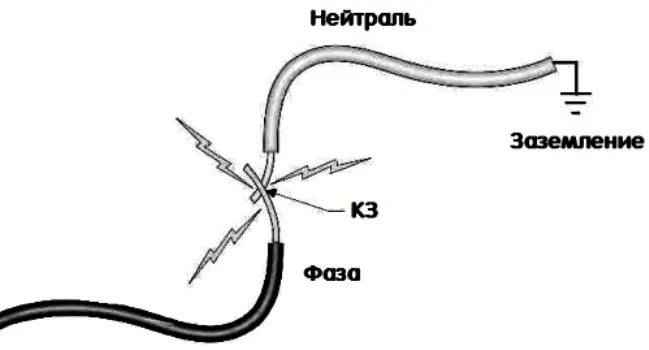

Износ, механическое или тепловое воздействие приводят к нарушению изоляции проводника, и может возникнуть замыкание на металлический корпус техники. В этом случае на корпусе появится фаза, равная напряжению сети. Наверняка все когда-либо чувствовали

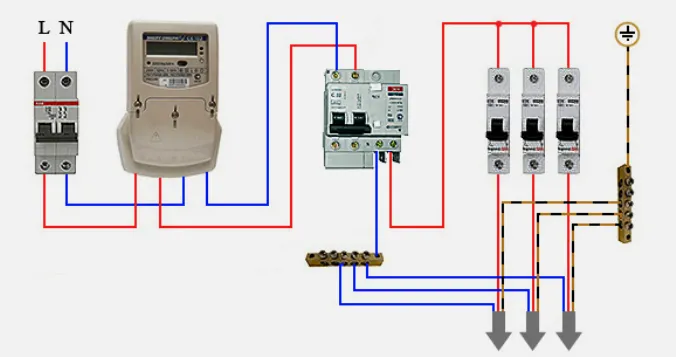

УЗО обязательно должно быть защищено автоматическим выключателем или предохранителем. Оно работает, в случае если используется электропроводка с защитным проводником РЕ (фаза, ноль, земля) TN-C-S и TN-S.

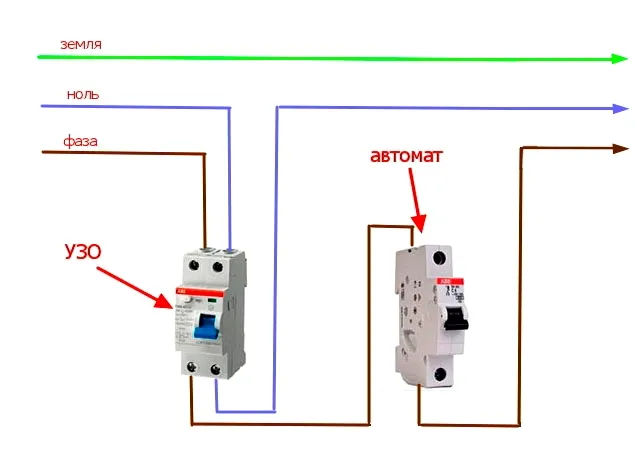

Работая в паре с автоматом, получается, что одно устройство защищает от утечек, а другое от перегрузок.

Без использования системы заземления человек почувствует лишь кратковременный удар, равный времени срабатывания УЗО.

Когда используется неисправная проводка, или проведён некачественный монтаж, может возникнуть пожар. УЗО предотвратит эту ситуацию, отключив сеть. Выбирать его нужно с уставкой срабатывания от 300 до 500 (мА)

Иногда, розеточная линия может быть перегружена, и специалисты рекомендуют приобретать УЗО с номиналом на один порядок выше, чем номинальный ток аппарата защиты. К примеру, вводной аппарат на квартиру имеет показатель 50(А), соответственно, УЗО устанавливаем по показателю 63(А).

Существует стандартный ряд номинальных дифференциальных токов в УЗО: 6 (мА), 10 (мА), 30 (мА), 100 (мА), 300 (мА) и 500 (мА).

Что такое дифференциальный автомат

Говоря простым языком, дифавтомат — это автоматический выключатель дифференциального тока (АВДТ). Это устройство соединяет в себе возможности УЗО и автоматического выключателя. Получается, два в одном.

Дифавтомат используют для:

• Защиты электрической сети от перегрузки и замыкания;

• Предотвращения всевозможных утечек, связанных с неисправностью электропроводки, бытовой техники и попадания человека под напряжение.

Типы УЗО и дифавтоматов

УЗО и дифавтоматы разделяют по следующим признакам:

1. По роду утечки дифференциального тока

• Тип АС, при котором устройство мгновенно срабатывает на утечку переменного тока;
• Тип А, срабатывающий на утечку переменного и постоянного тока, универсальный вариант, но более дорогой;
• Тип В, который используется для промышленных объектов.

2. По выдержке времени

• Селективный тип S, который подключают когда в линии используют несколько УЗО, и который срабатывает, если групповое УЗО отключится;
•  Тип G так же селективный и имеет выдержку времени для срабатывания от 0,06-0,08 (с).

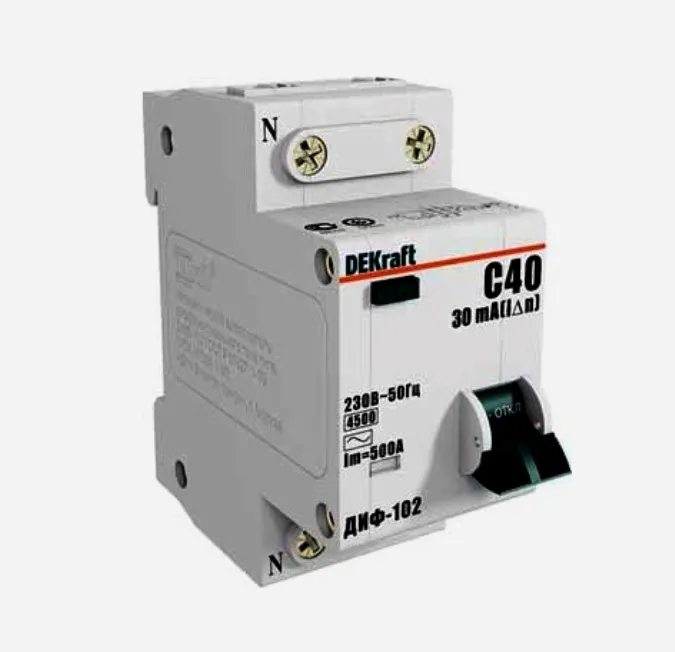

Все обозначения типов УЗО и дифавтоматов производитель указывает на корпусе

3. По типу срабатывания

• Электромеханические — не зависят от сети, а источником их срабатывания будет дифференциальный ток;
•  Электронные — зависят от напряжения сети, и для срабатывания им нужен внешний источник. Производители встраивают в него электромагнитное реле, тем самым отключая цепь нагрузки.

4. По числу полюсов

• Двухполюсные — используют в однофазной сети, для предотвращения пожара. Выпускаются на номинальное напряжение 230 (В);
• Четырёхполюсные — для трехфазной сети. Рассчитаны на номинальное напряжение 400 (В).

5. По конструкции

• Переносные — устанавливаются на место розетки или подключаются к ней, а к ним подсоединяются бытовые приборы;
• Стационарные.

Как правильно выбрать УЗО и дифавтомат

Эти устройства очень похожи, но производители сразу обозначают, что перед вами на лицевой стороне или крышке сбоку. В магазинах вы найдёте устройства таких фирм как IEK, EKF, TDM, АВВ, Legrand, Schneider Electric и других.

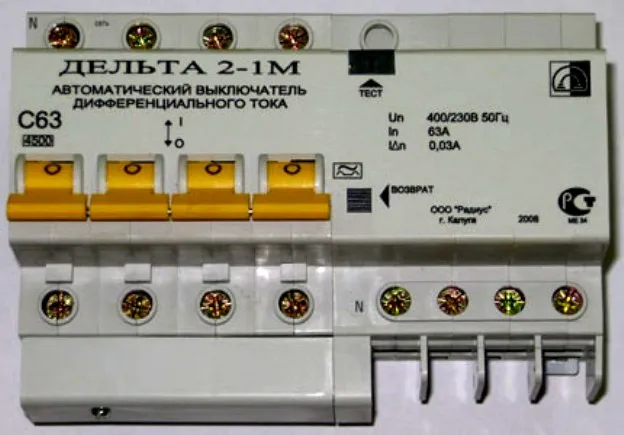

Ценовой диапазон у них может быть разным, в зависимости от типа работы и конструкции. К примеру, переносные УЗО удобны в использовании, и цена на них выше, чем на стационарные. А хороший дифавтомат стоит дешевле, чем УЗО в комплекте с обычным автоматом. Но процесс ремонта при поломке УЗО с автоматом выйдет дешевле, так как меняется либо один, либо другой элемент. При поломке дифавтомата придётся заменить его целиком. Но, удобство в монтаже и надёжность цепи дают ему преимущество.

При выборе нужно обратить на паспорт аппарата и сертификат на пожарную безопасность, т.к зачастую встречаются подделки.

Также следует обратить внимание на:

• Маркировку.  Если на корпусе указана величина номинального тока без других обозначений и букв — это УЗО. Если перед величиной тока указана буква В, С или D — это дифференциальный автомат.

• Схему. Внимательно посмотрите — на УЗО: овалом обозначен дифференциальный трансформатор. На схеме дифавтомата помимо овала видно обмотку электромагнитного и теплового расцепителей, которая как раз и реагирует на замыкания и перегрузку. Всё просто.

Совет. Выбирайте дифавтомат на тех участках, где повышено напряжение — котельная, хозблок. УЗО + автомат — линии освещения, группы розеток. Если говорить про квартирную проводку — то тут нет принципиальной разницы, что выбирать.

Читайте также Что делать, если выбивает автомат. Причины и способы устранения проблем

Ванная комната и баня это места повышенной опасности, поэтому там стоит использовать установку УЗО с дифференциальным током в 10 (мА), при отдельной линии. При совмещённой линии, например, с коридором следует использовать устройство с уставкой 30 (мА).

Р. S.
Среди наших читателей, наверняка, имеются специалисты, глубже знающие тонкости данного вопроса. Будем рады и признательны, если вы оставите в своих комментариях какие-то исправления и уточнения.
