Вентиляция в квартире (виды систем), как сделать своими руками

Правильно установленная вентиляция в квартире или доме гарантирует владельцам комфортные условия. А также полное отсутствие проблем с неприятными запахами и скоплением конденсата на оконных стеклах. При грамотном сочетании вентиляционных систем окна и форточки практически не нужно даже открывать. И для создания такой эффективной системы вентиляции в квартире, нужно ориентироваться в её видах и правильно их распределять.

Вентиляция в квартире и предъявляемые к ней требования

Как, в принципе, и все другие строительные аспекты, вентиляция регулируется СНиПами. В частности, основное по данному вопросу изложено в СНиПе 2.04.05-91, касающемся вентиляции и кондиционирования помещений.

В соответствии с упомянутым выше документом, в помещениях любого назначения, включая жилые, необходимо организовать хорошую циркуляцию воздуха. Причем величина минимальной скорости воздушного потока должна составлять 3 м³/час на каждый 1 м² площади. Если речь идет о помещениях, отличающихся повышенной влажностью, то там скорость циркуляции воздуха необходимо повысить. Чтобы реализовать это требование, как правило, используют несколько способов, речь о которых пойдет чуть ниже.

Читайте также: Как улучшить вентиляцию последних этажей МКД

Естественная вентиляция квартиры: особенности

Естественный вентилируемый поток в помещение создается, благодаря щелям в дверных и оконных рамах, а также, естественно, окнам и форточкам. Обеспечить такую вентиляцию квартир в многоквартирном доме можно несколькими способами:

• Правильное утепление оконных рам старого образца. В теплое время года воздух беспрепятственно проникает в помещение. Поэтому проблемы с конденсатом и запахами могут появиться лишь в редких случаях. Сложнее складывается ситуация зимой, когда каждый владелец хочет максимально утеплить своё жильё. Специалисты в таких ситуациях рекомендуют отказаться от бумажной ленты и ваты, которую многие привыкли использовать. Чтобы не нарушать естественную вентиляцию квартиры, лучше воспользоваться поролоновыми лентами с клейкой основой. Данный материал имеет достаточно рыхлую структуру. Поэтому он способен пропускать необходимое количество воздуха в помещение.

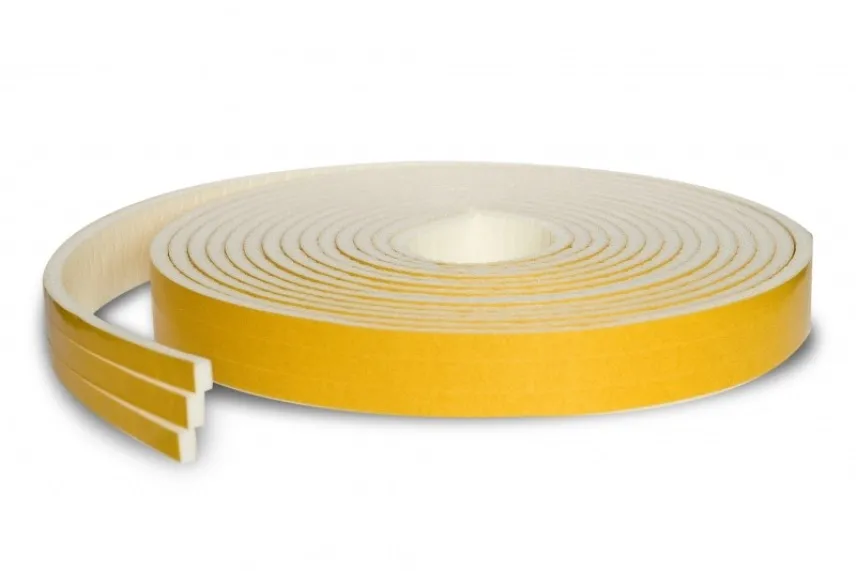

  Поролоновая лента с клейкой основой для уплотнения окон
• Вентиляция квартиры с пластиковыми окнами. Стеклопакеты – окна нового образца, которые существенно облегчают жизнь владельцам. Створки плотно прилегают к раме и не нуждаются в дополнительном утеплении в холодное время года. В конструкции таких ПВХ изделий предусмотрена функция вентиляции. Для этого необходимо лишь приоткрыть створку сверху. Причем многие производители выпускают пластиковые окна с системой регулирования открывания створки на проветривание. Пространство для проветривания находится вверху оконного проема. И это полностью соответствует законам физики. Теплый воздух легче холодного, поэтому он поднимается вверх.

• Вентиляция в квартире посредством приточного клапана. Если система вентиляции плохо справляется со своей функциональной нагрузкой, исправить ситуацию позволит приточный клапан. Чаще он используется в производственных помещениях для создания комфортного микроклимата. Устанавливается он также и на окна ПВХ в квартирах. Данные устройства предполагают обязательное наличие заслонок для ситуативного регулирования воздушных потоков. Об одной из разновидностей приточных клапанов мы уже рассказывали в статье, посвященной этому вопросу. Найти ее можно, нажав на ссылку.


 Особенности принудительной вентиляции

Не всегда естественная вентиляция в квартире может обеспечить комфортный микроклимат для домочадцев. Поэтому естественный приток воздуха комбинируют со следующими принудительными видами вентиляции:

• Кухонная вытяжка. Данное устройство предназначено для установки над варочной поверхностью. Не только с целью вентилирования воздуха, но и для устранения неприятных запахов. Для эффективного функционирования мощность такого агрегата рассчитывается, исходя из площади помещения.
  Рис. 5
  Кухонная вытяжка не только обеспечивает вентиляцию, но и устраняет запахи
• Вытяжки для санузлов. Санузел по праву считается в доме помещением с самой высокой влажностью. Поэтому установка вытяжной вентиляции в туалете и в ванной в квартире должна быть первоочередной задачей. Для этого используются небольшие устройства – вентиляторы. Они, как правило, включаются при включении света в санузле.

О том, как установить вытяжной вентилятор в санузле, вы можете узнать вот из этой статьи.

Механические средства принудительной вентиляции

Итак, мы, в принципе, пришли к заключению, что плохое качество естественной вентиляции – это не приговор. Циркуляцию воздуха в квартире можно улучшить за счет применения механических средств принудительной вентиляции.

Вытяжные вентиляторы

В принципе, любой вытяжной вентилятор можно использовать практически повсюду, в любой квартире. Но при условии наличия хорошей тяги  в вентиляционной шахте.

Большая популярность этих устройств обусловлена следующими факторами:

• во-первых, относительной дешевизной;
• во-вторых, простотой конструкции;
• в-третьих, простотой установки.

Приточные системы

Назначение приточной системы, в принципе, прямо противоположно задаче, стоящей перед вытяжным вентилятором. Потому что она не выводит воздух из помещения, а наоборот – подает его.

В состав приточной системы, как правило, входят следующие элементы:

• воздухозаборное устройство;
• приточная установка;
• воздухораспределительные каналы;
• регуляторы скорости циркуляции воздуха.

Если это устройство запустить, то оно начинает подавать в квартиру свежий воздух. То есть обычный воздух с улицы. В результате в помещении исключена вероятность дефицита кислорода. Более того, также отсутствует и необходимость проветривания. В принципе, такая система идеальна для тех случаев, когда в здании имеется неисправная система естественной вентиляции.

Читайте также: Как обустроить приточную систему вентиляции с подогревом

Приточно-вытяжные системы

Пожалуй, из самого названия понятно, что системы данного типа являются комбинированными. Если установить такую систему в своем доме, можно гарантированно исключить дисбаланс между удаленным воздухом и воздухом приточным. А это важно, потому что при наличии такого дисбаланса, как правило, возникают сквозняки и создается дефицит кислорода.

Приточно-вытяжные системы как бы объединяют в себе оба ранее названных типа устройств. Только они гарантируют обеспечение помещения необходимым объемом свежего воздуха. Более того, с их помощью своевременно удаляются как имеющиеся запахи, так и влага.

В работе таких систем, как правило, используется принцип рекуперации. То есть возвращения части тепла, содержащегося в отработанном воздухе. Чтобы все было максимально понятно, дадим небольшое пояснение.

Рекуперацию обеспечивает устройство, называемое рекуператором. Именно через него из квартиры выводится теплый отработанный воздух. Но при прохождении он подогревает канал, через который в помещение поступают массы воздуха с улицы. В результате свежий воздух оказывается слегка подогретым. Особенно важно то, что эти воздушные потоки никогда не смешиваются.

Разновидности рекуператоров и их особенности

Конструкция рекуператоров может быть различна. В частности, эти устройства могут быть:

• Пластинчатыми. Как правило, такой рекуператор имеет форму короба. В его полости имеется набор алюминиевых или пластиковых пластин. Воздух проходит именно через них. КПД такого устройства составляет 50-75%. То есть он довольно высок. В этом состоит его важное эксплуатационное достоинство. Однако он не лишен и недостатков. В частности, это образование наледи зимой. Что происходит в результате скапливания конденсата на стенках устройства.
• Роторными. В таких рекуператорах всегда имеется ротор, установленный в металлическом корпусе. Причем рекуперация тепла происходит как раз за счет его вращения. В принципе, КПД этих устройств очень высок – порядка 75-85%. Более того, он лучше удаляет влагу, чем рекуператор пластинчатого типа. Но у него имеется один очень важный недостаток – довольно высокая цена.

Поскольку рекуператоры пластинчатого типа более доступны в ценовом отношении, именно с их помощью, как правило, и обеспечивается вентиляция квартир. Потому что их мощность вполне достаточна, чтобы обеспечить жилые помещения необходимым объемом воздуха. Более того, эти устройства отличаются вполне достаточной долговечностью. Что объясняется отсутствием в них подвижных деталей. И что, кстати, отличает их от систем роторного типа.

Что же касается более мощных и более дорогих роторных рекуператоров, то их устанавливают, как правило, в помещениях производственного назначения.

Вентиляция квартиры: правила обустройства и проверки

Приступая к обустройству «правильной» вентиляции, первое, на что следует уделить внимание, это на расположение и функционирования централизованного воздуховода в помещении. Нередко, такие вентиляционные решетки располагаются за мебелью и не могут качественно выполнять свою функцию. Кроме того, прежде чем будет проведена работа по улучшению вентиляции в квартире, следует проверить, насколько полноценно работает вентиляционный канал. Для этого поднесите обычный лист бумаги или даже целлофановый пакет к вытяжке. Если поднесенный «тестер» притягивается, значит, канал функционирует.

Вторым критерием для проверки вентиляции является измерение показателей скорости «освежения» воздушных масс. Для этого потребуется анемометр. С его помощью замер производится у вентиляционной решетки, на входе в вентиляционную шахту.

Сняв показания прибора, считаем по формуле:

Q=(V×3600)×S,

где:

Q – объем освежаемого воздуха, м³/час;

S – площадь вентиляционного отверстия, м². Вычисляется как произведение высоты отверстия на его ширину;

V – измеренная анемометром скорость передвижения воздушного потока, м/сек.

В результате несложных математических подсчетов получаем цифру, которую необходимо сравнить с нормативом. Для кухни с бытовой электроплитой нормальный показатель – 60 м³/ч, для санузлов и ванных комнат 25 м³/ч. Если полученная цифра существенно ниже стандартного норматива, естественную вентиляцию в квартире рекомендуется дополнить принудительными видами.

Что такое воздухообмен

Воздухообмен является важной характеристикой любого помещения. И в первую очередь он важен для жилых комнат, домов и квартир. От того, каким воздухом мы дышим, во многом зависит наше самочувствие, производительность, качество сна.

Понятие «воздухообмен» характеризует количество раз полной замены воздуха в помещении. Данное определение означает, что под воздухообменом понимают количество полностью замененного воздуха за выбранную единицу времени. Например, за 1 час. Вентиляционные системы характеризуются именно показателем воздухообмена. Измеряется он в кубометрах в час – а именно в м³/ч. Это значит, что рассчитывается количество воздуха (его объем), которое за час покидает помещение и затем приходит в него.

Жилые помещения: какой воздухообмен должен быть

Благодаря хорошему обмену воздуха, нахождение в таком помещении характеризуется комфортом. И для обеспечения этого применяются строгие нормы, принятые в строительстве.

Так, для комнат площадью 20 м² на одного человек должно приходиться 3 м³ на 1 м² площади. А для жилых помещений с большей площадью данный показатель увеличивается до 30 м³ за 1 час.

Различаются и требования к показателю воздухообмена в разных помещения квартиры:

• на кухне кратность смены воздуха должна составлять 5-8;
• в санузле и ванной комнате – 7-10;
• в гостиной – 3-4;
• спальня — 2-4;
• комната, предназначенная для курения, – 10-12.

Приведенные данные позволяют понять нормы для каждого типа помещения. Ниже приведены некоторые нормы в виде картинки для лучшего понимания:

Воздухообмен: как правильно рассчитать

Существует определенная формула по расчету показателя воздухообмена. Выглядит она следующим образом:

B = V×n

где B является показателем воздухообмена, V – объем помещения и n – кратность замены воздуха в помещении (кратность воздухообмена).

Многие строительные сайты предлагают провести расчет показателя воздухообмена онлайн. Для этого представлены специальные калькуляторы. Они просты в использовании. С их помощью можно рассчитать воздухообмен и по количеству людей в помещении.

Расчет и установка вентиляции опытным путем

Итак, приобретя новую квартиру в многоэтажном доме, построенном по проекту И-155 Группой компаний СУ-155, я столкнулся сразу с целым рядом проблем. Для тех, кто не знает, данные панельные дома построены из готовых железобетонных панелей, соединенных металлическими сварными элементами. При использовании подобной технологии строительства зазоры между панелями должны заделываться специальными компаундами и заполняющими составами. В моем же случае стыки снаружи были заполнены фасадным герметиком, в средине между плитами велотермом, а внутри – тонким слоем раствора.

В связи с халатностью строителей в квартире наблюдались постоянные сквозняки, от которых пришлось избавляться кардинальными методами. Для этого были очищены швы, после чего проведена их полная герметизация. После избавления от сквозняков в квартире были выявлены проблемы с вентиляцией. Из-за отсутствия форточек приходилось держать открытыми двери и окна лоджии и балкона, но духота в помещениях все равно давала о себе знать.

Выявление дефектов и расчет вентиляции

После изучения форумов мною было решено, что сделанная приточная вентиляция в квартире своими руками компенсировала бы недостаток кислорода и увеличивала бы эффективность работы вытяжной вентиляции. Чтобы сделать правильный расчет вентиляции, я тщательно изучил план квартиры и выверил на нем трассу вентиляционных каналов.

Планировка квартиры с проектируемыми вентканалами

Читайте также Как определить точку росы

Как Вы видите из схемы, вводный воздуховод будет иметь диаметр 160 мм. Данный размер мне посоветовал мой приятель, который имеет большой опыт установки вентиляционных систем. Остальные сечения были выбраны с учетом объема воздуха в помещении и скорости его потока.

Так как я планировал установить вентилятор фирмы Soler&Palau TD-500/160 Silent, то для расчетов я воспользовался калькулятором на их сайте. Определить необходимый объем заменяемого воздуха можно исходя из частоты обновления воздушных масс, площади помещения и высоты потолков.

С учетом того, что воздух в квартире полностью будет обновляться два раза в час, площадь квартиры – 62,3 кв.м., а высота потолков – 2,5 м, производим следующий расчет:

1. Объем помещения: 62,3 х 2,5 = 156 куб.м.
2. Мебель и вещи в квартире занимают около 1/4 объема помещения, поэтому общий объем воздуха рассчитываем по формуле: 156 / 4 х 3 = 117 куб.м.
3. Чтобы обновлять воздух в квартире два раза в час необходимо оборудование с производительностью 117 х 2 = 234 куб. м.

Для удобства расчета принимаем объем воздуха

Qmax = 250 куб.м/час.

Определяем площадь сечения воздуховода:

S1 = π x = 3,14 x = 0,2009 кв.м.

V1 = Qmax / (S x 3600) = 250 / (0,02009 x 3600) = 3,45 м/с.

Сечение квадратного воздуховода S3 было уменьшено намеренно, чтобы добиться равномерного распределения потока воздуха в системе (2/3 для длинного плеча, 1/3 потока для короткого).

Принимая скорость постоянной 3,45 м/с, получаем следующие объемы воздуха.

Q2 = 2/3 x Qmax = 166 куб.м./час;

Q3 = 1/3 x Qmax = 83 куб.м./час;

3,45 = 83/(S3 x 3600), откуда S3 = 0,0668.

Определяем эффективный диаметр:

Dэф = sqrt(4 x 0,0668 / 3,14) = 0,0923.

Используя все тот же калькулятор S&P, получаем размер короба 204 х 41. Чтобы добиться таких показателей, необходимо уменьшить размер воздуховода на 19 мм. Для этого я решил пропилить стену короба и вклеить перемычку на герметик (видно на схеме).

Далее поток Q2 разделяется на два Q4 и Q5, а Q5, в свою очередь, направляется в два следующих по схеме вентиляционных канала (см. рис.2). Данные расчеты были проведены без учета установки регулирующих решеток. Для тонкой настройки необходимо использовать анемометр.

В целом проведенный расчет вентиляции доказал возможность и эффективность установки приточной системы. Вытяжная вентиляция в квартире, как было сказано раньше, будет осуществляться при помощи действующих венкоробов и 4 вентиляционных каналов (1 – на кухне, 2 – в туалете, 1 – в ванной).

Проделываем отверстия в стенах

Приточная вентиляция в квартире своими руками с установкой воздуховода диаметром 160 мм, требует проделать в стене отверстие ø200 мм и глубиной 80 мм – на балконе, ø200 мм и глубиной 330 мм на кухне. Также для монтажа приточной вентиляции потребуются два прямоугольных отверстия около 250 х 80 мм и глубиной 200 мм для вентиляционных коробов. На входе в комнаты разница сечений воздуховода и вентиляционных отверстий выполняется для обеспечения теплоизоляции и заливки герметика.

Выполнить такие отверстия в железобетонных конструкциях своими силами не было возможности. Поискав предложения фирм, осуществляющих алмазное бурение, я выбрал наиболее дешевый вариант. В оговоренные сроки на квартиру приехал мастер с установкой для алмазного бурения Hilti DD 200 и в намеченных местах выполнил отверстия без сколов и повреждений стекол на балконе.

Как я понял, алмазное бурение является единственным эффективным вариантом изготовления крупных отверстий в железобетонных стенах. Кстати, алмазную резку можно применять и в других целях, например, для выполнения отступов при установке подвесных потолков.

Читайте также Требования к вентиляции в деревянном доме

Дальнейшие работы по монтажу вентилятора были отложены до окончания черновой отделки квартиры. В последующем будет установлена вентиляционная система непосредственно в квартире, которая зашьется коробом из гипсокартона со встроенными декоративными светильниками.

Возможность сочетания разных видов вентиляции

Можно сочетать оба вида вентиляции в одном помещении. Такой подход позволит обеспечить нормальный воздухообмен в любое время года. Ведь в летний период естественная вентиляция уже не работает. Связано это с отсутствием разницы температуры воздуха внутри и снаружи помещения.

Особенностью работы принудительной вентиляции по требованиям СНиП является обязательное расположение радиаторов отопления строго под окнами. Объясняется это тем, что приток воздуха преимущественно осуществляется через щели в окнах.

Итак, теперь вы знаете, как обеспечить эффективность квартирной вентиляции. Надеюсь, это поможет вам сделать проживание в квартире более комфортным.
