Бак 500 литров с автоматической насосной станцией JP 700PA-24L: Инструкция по монтажу, эксплуатации и техническому обслуживанию

Введение

Кто должен прочитать эту инструкцию

Эту инструкцию должны прочесть:

• инженеры по проектированию
• специалисты по монтажу
• пользователи
• специалисты по сервисному обслуживанию

Условные обозначения

В инструкции использованы следующие символы:

• Опасность выхода насоса из строя
• Общая опасность для персонала
• Опасность поражения током персонала и повреждения оборудования

Применяемые стандарты

Изделие проверено по действующим стандартам:

• ГОСТ Р МЭК 60335-2-51-2000
• ГОСТ Р 51318.14.1-99 (СИСПР 14-1-93)
• ГОСТ Р 51318.14.2-99 (СИСПР 14-2-97)

Читайте также Grundfos SCALA2 – насосная станция, не имеющая себе равных

Предупреждения

Эта инструкция является составной частью комплекта оборудования и пользователь должен получить ее копию. Изделие должно устанавливаться и обслуживаться квалифицированными специалистами в соответствии с действующими стандартами. Компания не несет ответственности за любой ущерб вызванный последствиями неправильной установки.

ВНИМАНИЕ!

Монтажные и пусковые работы должны проводиться только квалифицированными специалистами. В случае их несоблюдения теряют силу любые гарантийные обязательства фирмы и, кроме того, возникает опасность травматизма персонала и повреждения оборудования.

Технические характеристики

Основные области применения

Бак 500 литров с автоматической насосной станцией(далее АНС) JP 700PA-24L предназначен для поддержания давления в автоматическом режиме в системе водоснабжения, с дополнительным резервом воды. Перекрытие воды в накопительной емкость возможно в автоматическом (выключатель уровня) или механическом (поплавковый клапан) вариантах.

Технические характеристики

Производитель оставляет за собой право на технические изменения в соответствии с ТУ.

Требования к воде:

• Размер частиц – не более 2 мм
• Общая жесткость не должна превышать 8 ммоль/л
• Содержание механических примесей – не более 100 мг/м3

Гидравлические характеристики насосов

• Гидравлические характеристики изделий представлены кривыми, задающими диапазон производительности

Состав оборудования и назначение отдельных узлов и деталей

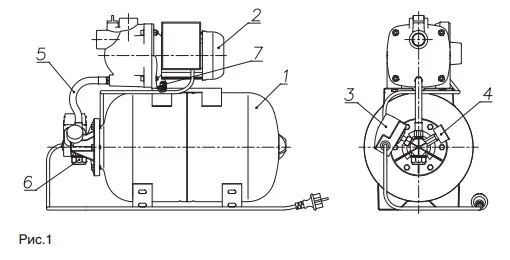

Насос JP 700PA-24L (поз.2) в комплекте с гидроаккумулятором (поз.1) объемом 24 л, реле давления (поз.3), манометр (поз.4), гибкий армированный шланг (поз.5), заглушка с уплотнением (поз.6), крепежный элемент (поз.7) – 1 комплект.

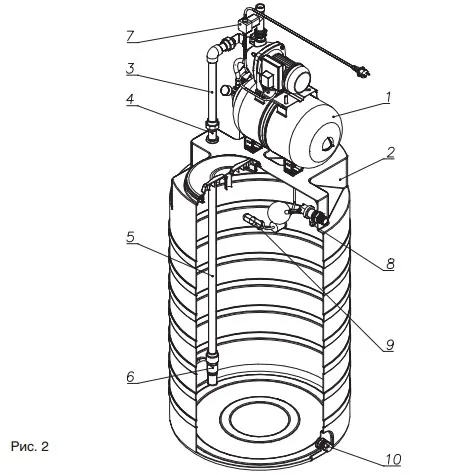

Приемный бак объемом 500 л (поз.2 рис.2) для промежуточного накопления воды заданного объема с верхней резьбовой крышкой диаметром 330 мм и нижним сливным отверстием 1’’ — 1 комплект. Соединительный элемент для соединения бака с всасывающим трубопроводом (поз. 4 рис. 2) – 1 комп. Труба всасывающая верхняя для соединения АНС с соединительным элементом (поз.3 рис.2)– 1 шт. Труба всасывающая нижняя для забора и подачи воды (поз.5 рис. 2)– 1 шт.

Читайте также Ввод в эксплуатацию насоса, насосной станции

Обратный клапан с фильтром для создания однонаправленного потока воды и предварительной его фильтрации (поз.6 рис. 2)– 1 шт. Гидростоп, защищающий насос от холостого (сухого) хода (поз.7 рис.2)– 1 шт. Поплавковый клапан, защищающий бак от переполнения водой из магистрали и удерживающий необходимый объем воды в баке ( поз. 8 рис. 2) – 1 шт. Выключатель уровня (поз.9 рис. 2) – 1 шт, автоматически отключающий скваженный или колодезный насос при заполнении бака и удерживающий необходимый объем воды. Комплект сливного штуцера с пробкой для слива воды из бака (поз.10 рис. 2) – 1 комп. Комплект крепежных элементов для соединения АНС с баком (поз11 рис.3) — 1 комп. (болты М8х20 -4шт., гайки М8-4шт., шайба 8 — 8шт. шайба пружинная 8)

Сборка оборудования (рис. 3)

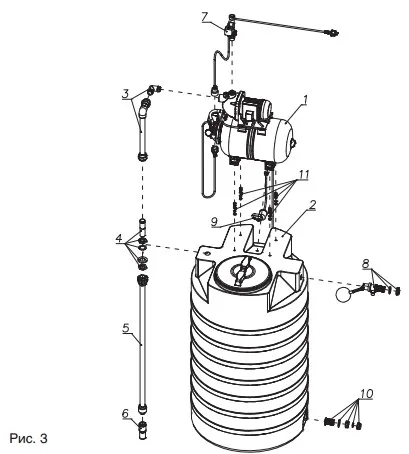

Сборка оборудования осуществляется в следующей последовательности. Из бака объемом 500 л ( поз.2 рис.3) выкручивается верхняя резьбовая крышка горловины. АНС (поз.1) устанавливается на верхнюю площадку бака и закрепляется на ней с помощью крепежных элементов. В комплект крепежа (поз.11) входит: болт М8х30 – 4 шт; гайка М8 – 4 шт; шайба 8 – 8 шт; шайба пружинная 8 — 4 шт. Установка крепежа осуществляется через резьбовую горловину бака, как и последующие операции сборки. На верхней горизонтальной площадке бака в отверстие предварительно устанавливаем соединительный элемент (поз.4) без фиксации и затяжки его гаек. Присоединить заборное отверстие насоса АНС с помощью трубы всасывающей верхней (поз.3) с соединительным элементом. Закрепить соединительный элемент гайками к площадке бака. Собрать трубу всасывающую нижнюю (поз.5) с обратным клапаном и фильтром  поз.6).

Соединить внутри бака собранную внутреннюю трубу с соединительным элементом (поз.4). Присоединить к выходному патрубку насоса АНС — Гидростоп (по направлению патока-стрелка вверх) (поз.7) и подключить вилку Гидростопа в розетку насоса АНС. Установить и подключить поплавковый клапан (поз.8) или выключатель уровня (поз.9) в зависимости от источника подачи воды. Установить в нижнем отверстии бака комплект штуцера с пробкой
(поз.10).

Установка и монтаж готового оборудования

Перед подключением и использованием прочтите внимательно настоящую инструкцию. Перед подключение проверьте соответствие характеристик насоса с водопроводной и электрической сетью. Монтаж должен производится специализированной монтажной организацией.

Ввод в эксплуатацию

• заполните бак водой, подключив магистральный водопровод к поплавковому клапану. Для автоматического управления погружным насосом подключите выключатель уровня.
• перед тем как подключать насос первый раз заполните его и весь всасывающий трубопровод до обратного клапана водой полностью через заливное отверстие. Операция заполнения должна проходить медленно. Подождите несколько минут, пока воздух выйдет, затем заполните водой доверху.
• Откройте водоразборный кран. Подключите Гидростоп в сеть , включите насос , нажмите кнопку Гидростопа и подождите, пока он начнет качать воду и после закрытия кранов на выходе создаст давление и выключится. Если ничего не произойдет в течение 2-3 минут, выключите насос, отключите от сети и начните сначала.

Насос не должен работать без воды.

• Прежде чем производить ремонт или очистку насоса, отсоедините его от сети.
• Прежде чем включать насос проверьте, не поврежден ли электрический кабель и штекер насоса или Гидростопа.
• Так как насос является электрическим аппаратом, он должен находиться в местах, недосягаемых для влаги.
• Проверьте, чтобы все соединения электрической системы насоса были укрыты от попадания воды. Избегайте  gоложений, при которых насос открыт для прямого попадания воды. Не погружайте насос в воду.

ВНИМАНИЕ!

В зимний период исключить возможность замерзания воды в насосе, гидроаккумуляторе, трубопроводах и баке-резервуаре. Неработающую насосную станцию с баком в зимний период необходимо отключить от эл.сети, слить воду из бака- через сливной штуцер, из насоса- через сливную горловину, из подающего трубопровод- отсоединить трубу всасывающую нижнюю.

При возможных поломках рекомендуем Вам обращаться к квалифицированным специалистам.

Читайте также Семинар компании Grundfos — насосное оборудование

Техническое обслуживание

Гидроаккумулятор должен быть заполнен воздухом до 1,5 бар. Один раз в месяц необходимо проверять давление воздуха. Если необходимо, подкачайте воздух насосом через ниппель. Перед этим необходимо отключить насосную станцию и слить воду из сливного отверстия насосной станции.

Возможные неисправности и способы их устранения

В случае возникновения проблем в процессе эксплуатации рекомендуется обратиться к следующей таблице неисправностей и способов их устранения.
