Изначально электромеханические замки использовались на предприятиях. В самых разных сферах: от банковской до промышленности. Хотя все их объединяла одна задача: обеспечить безопасное хранение товаров или денег. Или и того, и другого одновременно. Время идет, продвинутые технологии становятся доступны обычным гражданам. Не был исключением и электромеханический замок, который теперь охраняет частные дома и дачи.
Электромеханический замок: принцип действия
Подобные замки, по сути своей, достаточно просты. Они отличаются от традиционных механических лишь тем, как снимается блокиратор. Вместо стандартного ключа здесь используется электронный блок, на который подается электричество. По команде от блока механическим усилием убирается блокировка фиксатора и происходит открытие двери.
В зависимости от способа установки, такие замки бывают как врезными, так и навесными. Поэтому особых требований под место монтажа нет.
Отличаются различные модели по конструкции. Среди них выделяют:
1. Замки с электроблокировкой.
В таких устройствах ригель удерживается с помощью упругих пружин. Когда по команде от блока управления на фиксатор поступает сигнал, пружина сжимается и ригель вместе с ней уходит внутрь конструкции. В том случае, если используется ключ, пружина убирается с помощью ручки.
2. Соленоидные замки
Соленоидные замки пользуются популярностью, благодаря долговечности и быстрой реакции. Суть механизма в том, что положение ригеля определяется соленоидом. Причем можно найти модели, в которых реализован как механический способ открытия, так и те, что открываются и закрываются только подачей электричества. На большинстве соленоидных электромеханических замков с тыльной стороны размещается механическая ручка, которая позволяет без проблем покинуть помещение.
3. Электромоторные замки
Наиболее дорогие модели, которые обычно устанавливаются на помещения, где необходимо сохранить действительно что-то ценное. В быту их используют редко, но все же можно встретить их на гаражах, воротах частных домов. Ригель в них фиксируется электрозамком, который и убирает блокировку. Открытие производится с небольшой паузой. На ряде моделей ее можно настраивать.
Когда замков недостаточно: устанавливаем охранную сигнализацию
Подключение электромеханического замка к домофону
При покупке домофона для частного дома или квартиры необходимо обратить внимание на характеристики. Для удовлетворения основных потребностей нам будет достаточно наружного и внешнего спикерофона. Но если необходимо подключить вторую трубку — стоит задуматься об этом заранее. Например, когда нужно, чтобы была возможность отреагировать на сигнал из дальней комнаты или гаража.
Такая возможность есть у многих устройств. К примеру, у FALCON EYE FE-4CHP2 — недорогого видеодомофона за 3000 рублей. Если домофон и замок уже выбраны, остается подготовить дрель, нанести разметку и начать работу.

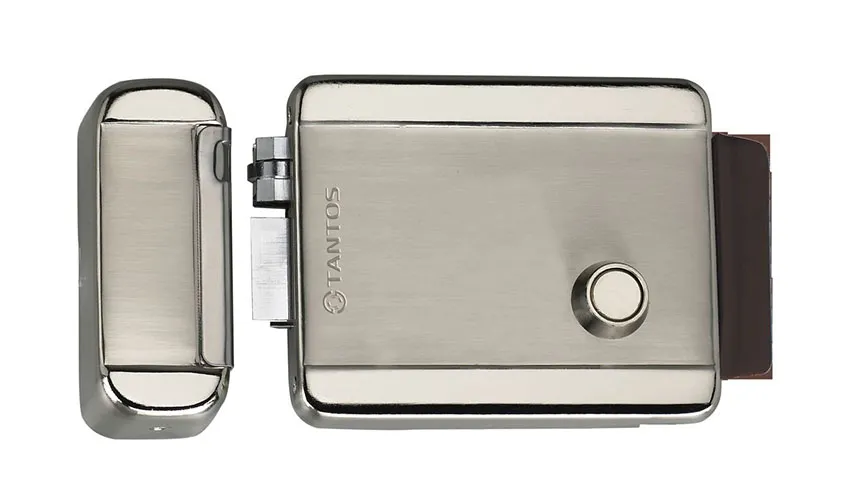

Самый простой способ установки электромеханического замка — с помощью T-образных уголков. Этот способ подходит для навесных моделей. Конечно, гораздо надежнее использование врезных устройств, но их монтаж, как правило, требует куда больших усилий.

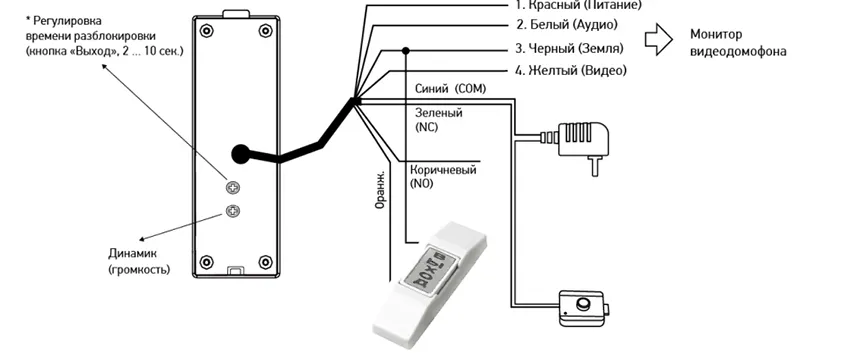

Перед тем, как приступить непосредственно к монтажу, рекомендуем ознакомиться со схемами подключения, которые обязательно присутствуют в инструкциях к приобретенным устройствам.
Выглядят они примерно так:
Подготовка окончена. Приступаем к соединению
Начать необходимо с подключения к домофону вызывной панели, от которой обычно идет несколько проводов с цветовой маркировкой. Как правило, четыре из них в соответствии с цветом присоединяются к штекеру, идущему от домофона. Кроме того, у самой вызывной панели есть еще два или три выхода, которые и будут использоваться для подключения замка. Они могут быть реализованы либо отдельно, либо в общей группе. В любом случае, необходимо внимательно ознакомиться с маркировкой. Производитель обязательно указывает предназначение каждого провода в характеристиках.
Соединение вызывной панели и домофона производится с помощью стандартных четырехжильных кабелей.

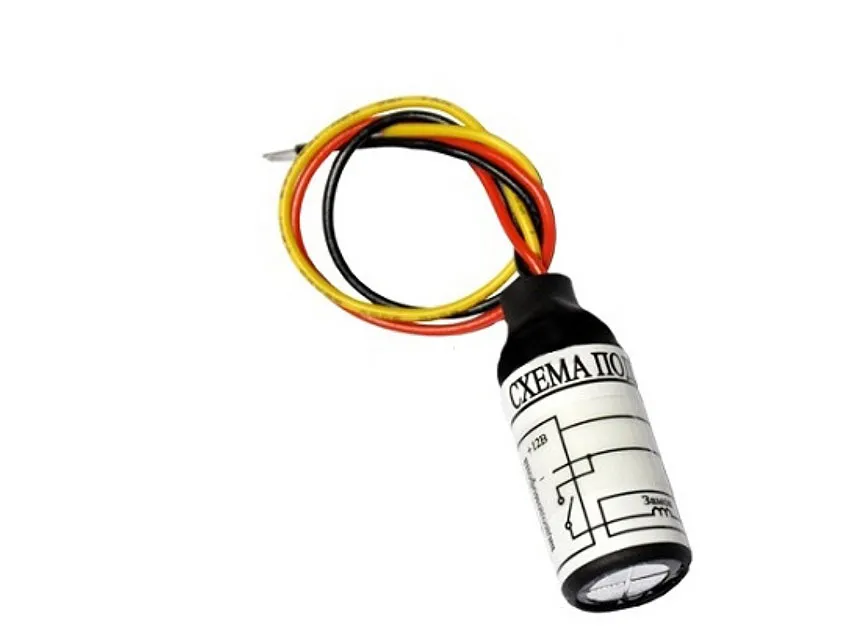

Итак, кнопка вызова присоединена к панели домофона. Осталось соединить все устройства между собой. Для этого потребуется трехпроводной БУЗ (блок управления замком). Приобрести его, если не было в комплекте, можно в том же магазине, где покупали и сам замок. Стоят эти устройства не дорого — от 150 рублей.
С панели необходимо подать питание на БУЗ — для этого соединяем минус с минусом, плюс с плюсом панели. Используются те самые провода, которые остались свободными после подключения панели к домофону. Обратите внимание, в ряде случаев для корректности работы замка важна полярность. Тогда внимательно изучите инструкцию к конкретной модели вызывной панели, чтобы не допустить путаницы.
Один провод БУЗ предназначен для управления. Его необходимо присоединить к третьему проводу панели из числа незанятых.
Осталось соединить домофон и электромеханический замок. От последнего идут два провода — плюс и минус. Их подключаем к общему минусовому проводу от панели (к нему уже присоединен четырехжильный провод, идущий к домофону), и к дополнительному проводу панели с маркировкой N, к которому подключен БУЗ.
Подводим итоги
Обращаем внимание: мы не указывали цветовую маркировку, поскольку она может отличаться у различных производителей. Без чтения инструкции здесь обойтись не получится. В том случае, если используются уже бывшие в употреблении устройства, документы к которым не сохранились, рекомендуем воспользоваться поиском в интернете. Для подавляющего большинства аппаратов необходимые сведения в сети имеются.
В том случае, если у вас недостаточно опыта в работе с электрикой, рекомендуем перед началом установки всех компонентов протестировать их, чтобы понять порядок соединения. Для этого достаточно небольшого отрезка кабеля — можно собрать всю конструкцию на рабочем столе, и только затем переносить в полевые условия.
Домофон с электромеханическим замком — удобное решение как для частного дома, так и для квартиры, в которой такая конструкция может заменить обычный звонок.
