Как обустраивается аварийная сигнализация на септике

Аварийная сигнализация для септика Топас

22464

Аварийная сигнализация устанавливается на септики, очистные сооружения для предупреждения владельца о неисправности, переполнении сооружения, путем светового или звукового оповещения.

Световое оповещение владельца о неисправности в работе сооружения выглядит так:

Аварийная сигнализация для септика

Аварийная сигнализация для септика

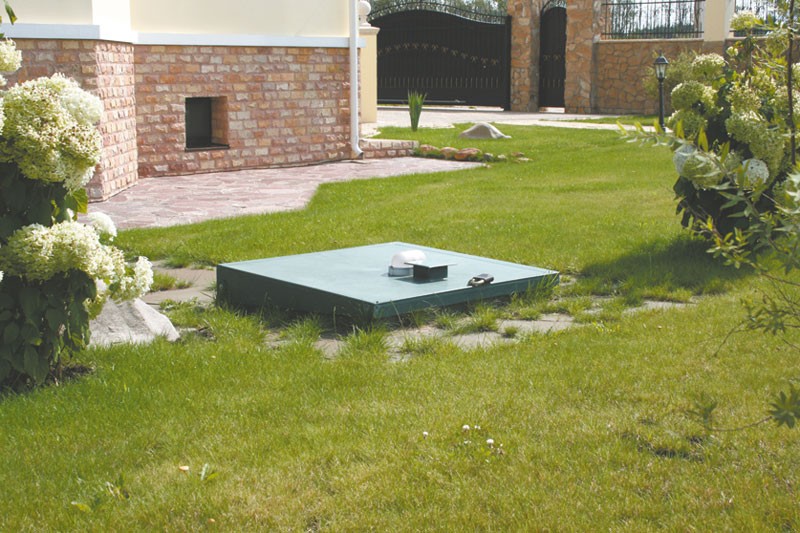

Сверху очистного сооружения (в данном случае Топас) установлена лампа. В случае, если станция перестанет правильно функционировать, загорится лампа и оповестит владельца об этом. После чего, необходимо прекратить сливать стоки в станцию, выключить и вызвать Сервисную службу.

Как подключить аварийную сигнализацию своими руками

Вам понадобится:

  • Лампа накаливания и светильник;
  • Электрический поплавок переключатель по уровню;
  • Небольшой кусок Полипропиленовой трубы 20 го диаметра.

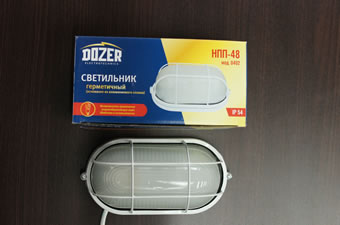

Плафон аварийной сигнализации

Светильник для аварийной сигнализации

Лампа накаливания и плафон

Устанавливается на крышке, путем просверливания. Саморезы идут в комплекте с плафоном. Перед тем как просверлить плафон, необходимо наметить место установки на крышке очистного сооружения, сделать сквозное отверстие в крышке и продеть электрический кабель. Подсоединить кабель к клеммам патрона внутри плафона и просверлить плафон на место.

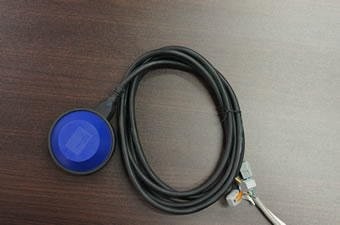

Электрический поплавок аварийной сигнализации

Электрический поплавок аварийной сигнализации

Поплавковый переключатель

Основной элемент аварийной сигнализации, с помощью него происходит замыкание цепи и активация аварийного режима. Кабель электрического поплавка продевается в кусок полипропиленовой трубы и устанавливается внутри очистного сооружения. Далее кабель продевается в короб управления очистным сооружением и подключается к электрической части станции.

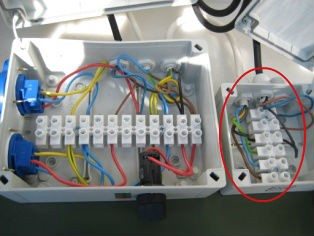

Подключение аварийной сигнализации

Подключение аварийной сигнализации

В коробке подключения электропроводов без паспорта на станцию будет сложно разобрать что и куда подключать. Вооружитесь паспортом на очистное сооружение, обычно в конце есть схемы подключения аварийной сигнализации.

Обычно схема подключения электрического поплавка выглядит так:

Схема подключения аварийной сигнализации

Схема подключения аварийной сигнализации

Теперь вы сможете поставить поплавок и подключить его электрическую часть, но на каком уровне необходимо установить поплавок, чтобы он активировал аварийную сигнализацию. Поплавок устанавливается на таком уровне, чтобы сигнализация срабатывала до момента контакта сливной трубы и сточной воды. Для этого и устанавливается аварийная сигнализация, чтобы в случае засорения какого либо узла сигнализация предупредила вас и чтобы вы прекратили сливать стоки, во избежании заполнения канализационной трубы идущей из дома.

Нравится: 4 Не нравится: 0

Автор статьи:
Сергей Юшков
Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями.

4 комментария
  1. Аватар
    s6c6o6

    Во, вот что мне надо сделать. Пока не наткнулся тут на эту статью, даже не подумал об этом. Только плафон наверное красный возьму, зимой днём белый заметить наверное будет посложнее.

    • Аватар
      Никита

      И у меня такая же история. Как-то я не задумывался, что такое необходимо. Спасибо автору, натолкнул меня на дельную мысль

  2. Аватар
    УДачник

    Такую сигнализацию обязательно надо иметь. Многих проблем она позволяет избежать

  3. Аватар
    Сергей

    Сдох насос, причина не понятна, вырубило автомат. параллельно автомату запитан насос от скважины. Остался дом без ВОДЫ.
    решено собираю вашу схему — но питание (фазу) надо взять до Автомата. лампу индикаторную светодиодную ват на 3 или 5. лампу вывести выше уровня снега.
    а контакт (лягушку) взять из старого насоса.
