Монтаж систем водоснабжения и радиаторного отопления Uponor PE-Xa

3062
0

До того, как приступить к монтажу трубопроводной системы Uponor, необходимо внимательно прочесть общие правила и данную инструкцию и обязательно соблюдать ее в дальнейшем. При пользовании ручным или электрическим расширительным инструментом Uponor Q&E монтажник обязан внимательно прочесть и соблюдать инструкции по эксплуатации и техническому обслуживанию, приложенные к этому инструменту. Во избежание повреждения труб или ухудшения их качества вследствие действия УФ-лучей не следует распаковывать трубы до начала монтажных работ. Не допускается загрязнение внутренней поверхности труб пылью, известковым или цементнопесчаным раствором, жиром и т.п. Во избежание попадания грязи внутрь труб необходимо заглушить концы плотными колпачками. Эти колпачки не следует снимать до момента начала монтажных работ. Монтаж соединений Uponor Q&E и Wipex следует производить при температуре окружающего воздуха от -15 °С до +40 °C.

Монтаж соединений Uponor Q&E

Резка труб

чем резать трубу Uponor

При резке труб пользуйтесь специальным труборезом Uponor; это обеспечит правильный угол среза. Края среза должны быть под прямым углом к продольной оси трубы, без задиров и заусенцев.

Кольцо Uponor Q&E

Кольцо для труб Uponor

Наденьте на конец трубы кольцо Q&E, соответствующее типоразмеру трубы. Кольцо должно слегка выступать за конец трубы (на 1 мм – для труб диаметром 16–25 мм, на 3 мм – для труб диаметром 32–40 мм, на 5 мм – для труб диаметром 50–63 мм). Если используется кольцо Q&E с упором, то конец трубы должен упираться в упор кольца. Затем приступайте к процессу расширения.

Расширение трубы при помощи ручного расширительного инструмента

На инструмент нужно установить расширительную головку Uponor, соответствующую диаметру и типу трубы и фитинга. Полностью раскройте ручной инструмент Uponor и вставьте сегменты расширительной головки в трубу, держа прямо и продвинув их как можно дальше вглубь трубы. Медленно полностью сведите рукоятки расширительного инструмента  и удерживайте в этом положении в течение 2–3 секунд. Затем полностью разведите рукоятки инструмента и вытяните из трубы сегменты головки настолько, чтобы они не касались стенок трубы. инструмент для расширения трубы Uponor

Быстро поверните инструмент по кругу (на 15– 45°) и снова протолкните сегменты головки как можно дальше в трубу. Повторяйте операции расширения до тех пор, пока конец трубы не упрется в ограничительный стопор расширительной головки. После этого проделайте операцию последний раз. Выньте расширительный инструмент из трубы и немедленно переходите к п. 4. Внимание! Запрещается делать два и более расширений подряд на одном месте без поворота инструмента.  Обязательно после каждого расширения следует поворачивать инструмент на 15– 45°.

Расширение трубы при помощи аккумуляторного инструмента

На инструмент нужно установить расширительную головку Uponor, соответствующую диаметру и типу трубы и фитинга. Вставьте сегменты расширительной головки в трубу, держа прямо и продвинув их как можно дальше вглубь трубы, надавливая на инструмент в направлении к трубе. Включите инструмент (держите выключатель нажатым). Как только головка инструмента Uponor полностью раскроется (это можно понять по характерному звуку), инструмент автоматически переключится в режим возвратного движения и головка снова закроется. Расширение трубы при помощи аккумуляторного инструмента

Отпустите выключатель, вытяните головку из трубы так, чтобы сегменты головки не касались стенок трубы. Быстро поверните инструмент по кругу (на 15–45°) и снова продвиньте сегменты расширительной головки как можно дальше в трубу. Включите инструмент. Повторяйте операцию расширения, пока конец трубы не упрется в ограничительный стопор расширительной головки. Затем проделайте операцию в последний раз. Выньте расширительный инструмент из трубы и немедленно переходите к п. 4. Внимание! Запрещается делать два и более расширения подряд на одном месте без поворота инструмента.  Обязательно после каждого расширения следует поворачивать инструмент на 15–45°.

Фитинг Uponor Q&E

Быстро вставьте фитинг Uponor Q&E в трубу до упора. Удерживайте фитинг в этом положении в течение нескольких секунд, пока труба не сожмется вокруг штуцера фитинга.Фитинг Uponor Q&E

Проверка соединений

Между торцом кольца Q&E и упором фитинга не должно быть никакого зазора.

Проверка соединений Uponor

Особенности монтажа соединений Q&E

Штуцер фитинга Q&E должен быть чистым. Запрещается наносить на штуцер фитинга Q&E какие-либо герметизирующие материалы (фум-ленту, герметик, лен и т.п.) Если кольцо Q&E недостаточно плотно сидит на трубе, сдвиньте кольцо Q&E назад. Слегка расширьте трубу и затем верните кольцо в нужное положение. Теперь кольцо Q&E должно плотно сидеть на трубе.

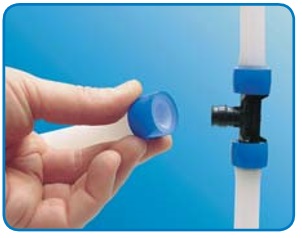

Наденьте кольцо Q&E на трубу

Наденьте кольцо Q&E на трубу

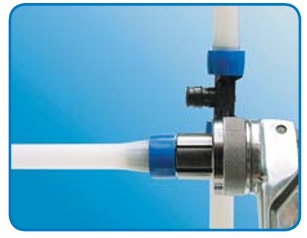

Расширьте конец трубы расширительным инструментом Uponor

Расширьте конец трубы расширительным инструментом Uponor

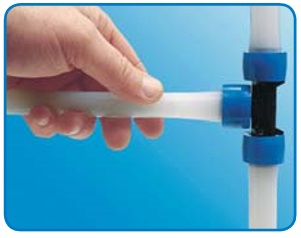

Вставьте фитинг в трубу, и готово!

Вставьте фитинг в трубу, и готово!

Если во время монтажа приходится удерживать фитинг в трубе более 3 секунд прежде чем она обхватит фитинг, это говорит о том, что трубу слишком часто расширяли или слишком долго удерживали в расширенном состоянии. Таким образом, увеличивается время, необходимое для создания герметичного соединения.

Максимальное допустимое количество расширений

Трубы Uponor PE-Xa серии S3,2 (10 бар)

Расширительный инструмент 16х2,2 20х2,8 25х3,5 32х4,4
Ручной инструмент c головками Q&E 5 9 13
Аккумуляторный и гидравлический инструменты с головками Q&E 4 9 13
Аккумуляторный и гидравлический инструменты с головками Н Q&E 5 7 6

Трубы Uponor PE-Xa серии S5,0 (6 бар)

Расширительный инструмент 16х2,0 20х2,0 25х2,3 32х2,9 40х3,7 50х4,6 63х5,8
Ручной инструмент c головками Q&E 4 5 7 14
Аккумуляторный и гидравлический инструменты с головками Q&E 4 5 7 14
Аккумуляторный и гидравлический инструменты с головками Н Q&E 4 4 5 8 3 5

Достоинства соединений Uponor Q&E

  • Соединение прочнее самой трубы
  • Монтаж одного соединения занимает 30 секунд, через 30 минут можно производить гидроиспытания
  • Не требуется калибровка
  • Цветовая маркировка соединений с помощью цветных колец Q&E
  • Нет резиновых уплотнений – выше надежность
  • Монтаж при температуре до -15 °C
  • Ремонтопригодность
  • Монтаж осуществляется одним инструментом
  • Соединение можно откорректировать – фитинги поворачиваются после монтажа.

Трубы Uponor PE-Xa разрешается замоноличивать в бетон без дополнительной изоляции. Следует учитывать в этом случае, что при транспортировке по трубам горячей среды бетон  вокруг труб будет нагреваться. В местах пересечения трубами деформационных швов бетонной заливки необходимо устанавливать защитную оболочку (кожух) длиной не менее 1 м (по 0,5 м в каждую сторону). Соединения UPONOR Quick & Easy можно замоноличивать в бетон, при этом латунные фитинги следует оборачивать скотчем для их защиты от щелочной среды бетонной смеси. Резьбовые соединения запрещено замоноличивать в бетон, в противном случае в местах их установки необходимо устраивать лючки.

Конструкция деформационного шва

Конструкция деформационного шва

  1. Покрытие пола
  2. Стяжка
  3. Деформационный шов 10 мм
  4. Защитный кожух
  5. Труба Uponor
  6. Гидроизоляция
  7. Поверхность с повышенной влажностью
  8. Несущая конструкция.

В случае монтажа при отрицательных температурах наружного воздуха (до -15 °С) для ускорения процесса усадки трубы и кольца Q&E допускается нагрев соединения горячим воздухом (максимум до +50 °С).

Монтаж uponor в отрицательные температуры
