Как выбрать гидроаккумулятор и как рассчитать его минимальный объем

28696
На чтение: 8 мин

Гидроаккумулятор, пожалуй, является обязательным элементом практически любой системы водоснабжения. В принципе, обойтись без него можно. Но без этого узла давление воды в системе никогда не будет постоянным. Что в результате негативно скажется на работе многих агрегатов. Это, например, стиральная и посудомоечная машины, водонагревательный бойлер и т.д. Более того, даже банальный набор воды из-под крана будет для пользователей далеко некомфортным.

Однако нельзя в систему поставить любой понравившийся гидроаккумулятор. Необходимо правильно подобрать его тип. И, самое главное, четко определиться с его минимальным объемом. Именно этим двум важным вопросам мы и хотим посвятить нашу сегодняшнюю статью.

Гидроаккумулятор, объем

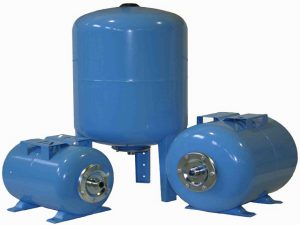

Гидроаккумулятор: какая из его конструкций лучше

Если говорить о конструктивном исполнении, то выбор здесь не так и велик:

  1. Вертикальные гидроаккумуляторы. Данный вариант исполнения, как правило, используется в узких пространствах. Потому что такие устройства требуют мало места в ширину. Даже если их объем достаточно велик. Но кроме этого, у них имеется еще одна особенность. Это ниппель, устанавливаемый сверху корпуса. Он необходим, чтобы без труда стравливать из емкости излишний воздух. Как правило, модели данного типа используют в системах, основой которых является погружной насос.
    Вертикальный гидроаккумулятор
  2. Горизонтальныегидроаккумуляторы. Такие устройства идеальны для работы с поверхностными насосами. Потому что сверху у них, как правило, имеется площадка для крепления насосных агрегатов. Однако стоит отметить, что и при горизонтальном размещении гидроаккумуляторы не столь и громоздки. Ниппель в их составе отсутствует. Поэтому удаление излишнего воздуха из системы, как правило, производится несколько по-другому. Для этого монтируют дополнительный отрезок трубопровода. Чтобы установить на нем слив, шаровой кран и выводной ниппель.
    Горизонтальный гидроаккумулятор

Однако стравливающий воздушный ниппель имеют только гидроаккумуляторы большого объема (100 литров и более). То есть, если вам необходим резервуар меньшего объема, то проблема наличия или отсутствия ниппеля просто отпадает сама по себе.

Ниппель гидроаккумулятора

Горизонтальную или вертикальную конструкцию следует выбирать, только лишь исходя из удобства монтажа. Чтобы удалить воздух, такие баки, как правило, полностью опустошают. И для этого в них дополнительно встраивают шаровой кран.

Читайте также: Какую автоматику следует установить в скважину и почему

На какое давление должен быть рассчитан приобретаемый гидроаккумулятор

Как правило, рекомендуемым для гидроаккумулятора является такое минимальное давление, которое меньше на 0,1÷0,5 бар того давления, при котором срабатывает автоматика насоса. Например, минимальное значение срабатывания автоматика насоса составляет 1,6 бар. При таких условиях нормальное давление для гидроаккумуляторного бака составит 1,3÷1,5 бар. То есть речь идет о минимальном давлении находящегося в нем воздуха.

Но необходимо также знать и максимальное давление, возникающее во время работы оборудования. Производители, как правило, указывают максимально допустимый предел. Для разных моделей эта величина различна. И может находиться в интервале 6÷10 бар.

Насос и гидроаккумулятор

Покупая гидроаккумулятор, давление в его полости надо проверить манометром. Чтобы его можно было присоединить, на корпусе имеется специальный ниппель. Некоторые модели уже имеют в своем составе подсоединенный манометр. Производя замер, надо убедиться, что уровень давления соответствует необходимому. Причем отталкиваться при оценке следует от параметров включения насоса.

Манометр на гидроаккумуляторе

Читайте также: Как своими руками поменять мембрану расширительного бака

В принципе, также следует слегка ориентироваться и в вопросе функционирования данного агрегата. Важно, в частности, понимать тот факт, что водяной поток поступает в мембрану, а не в полость бака. Если давление окажется ниже рекомендуемого, продолжительность заполнения мембраны водой станет больше нормативной. Хотя насос будет включаться реже, но пострадать может мембрана. Она может просто-напросто разорваться. Поэтому особенно важно производить проверку давления в устройстве не реже одного раза в полугодие.

Устройство гидроаккумулятора

Если давление понижено, то воздух докачать можно, используя обычный автомобильный насос. Однако переусердствовать в этом деле нельзя. Если допустимую планку превысить, то мембрана станет принимать меньший объем воды. В результате включения насоса станут более частыми. То есть надо понимать, что поддержание давления на рекомендованном уровне является залогом безотказного функционирования водопровода.

Подробно о принципе работы гидроаккумулятора вам расскажет следующее видео:

Методика расчета оптимального объема гидроаккумулятора

Чтобы вы поняли важность расчета, хочется сделать несколько важных предварительных замечаний.

Почему гидроаккумулятор должен иметь строго определенный объем

Если ранее описанные моменты просто желательно учесть, то расчет объема является, в принципе, крайне важным вопросом. Потому что правильно выбранный объем станет залогом эффективности функционирования всей системы водоснабжения, установленной в вашем доме. Более того, такой расчет позволит вам также избежать и лишних трат. Потому что если объем мал, то ваши деньги будут потрачены напрасно, и система работать нормально не будет. Но и избыточный объем нежелателен: чем больше агрегат, тем выше его стоимость.

Читайте также: Чем примечательна насосная станция Grundfos SCALA2

Но и это еще не все. Потому что объем, хоть и внутренний, неизбежно выливается и во внешние габариты. То есть чем больше бак, тем больше места для его установки требуется отыскать. Таким образом, к вопросу объема следует отнестись с максимальной тщательностью. Чтобы впоследствии не столкнуться с проблемами установки агрегата и чтобы не нести необоснованные финансовые затраты.

Гидроаккумуляторы

На какой характеристике гидросистемы в основном сказывается объем гидроаккумулятора

Пожалуй, кое-кто из непосвященных полагает, что гидроаккумулятор необходим для создания какого-то запаса воды. Причем они думают, что чем больше объем бака, тем большим будет и запас жидкости. То есть, по их мнению, этой водой можно будет пользоваться, если отключат электричество.

Однако накопление воды вовсе не является основной функцией гидроаккумулятора. С этой целью, как правило, используются накопительные баки. Гидроаккумулятор является только средством компенсации давления в водопроводной системе. Он в результате позволяет сократить число запусков насоса. Именно в этом и состоит основная задача данного агрегата. Ниже мы будем рассказывать о методике расчета его объема. Причем точкой отсчета для нас станут именно эти соображения.

Давление в водопроводе

Объем агрегата определяют, руководствуясь, как правило, одной из двух методик. Суть их состоит в следующем.

Читайте также: Как своими руками отремонтировать погружной насос «Малыш»

Способ приблизительной оценки объема

Очень приблизительно объем гидроаккумулятора можно прикинуть, исходя из количества водоразборных точек или мощности насоса.

Например, считается, что для следующего числа водоразборов достаточными будут баки следующих объемов:

  • 1-2 точки – 50 л и даже менее;
  • 3-4 точки – 80-100 л;
  • 4-5 точек – 150-200 л.

Зависимость объема от мощности насоса оценивается следующим образом:

  • 0,5 кВт – 24 л;
  • 1 кВт – 50 л;
  • 1,5 кВт – 100 л.

Но данный метод является очень приблизительным. И он только лишь отражает зависимость объема от указанных выше параметров.

Гидроаккумулятор в водопроводе

Гидроаккумулятор: как рассчитать его объем с большей точностью

Начальный этап этого расчета – определение суммарного коэффициента потребления воды (Су) всего дома. Чтобы его вычислить, составляют список всех имеющихся водоразборных точек с указанием их количества. Чтобы понимание порядка расчетов не вызывало затруднений, возьмем конкретный пример.

Будем исходить из того, что в доме имеются:

  • 2 смесителя (в кухонной мойке и в душе);
  • 1 унитаз;
  • 1 стиральная машина.

Чтобы определить коэффициент потребления воды, воспользуемся формулой:

Су = Сх × n

Причем Сх – это коэффициент использования, а n – число водоразборных точек.

Как правило, коэффициент Сх для различных точек составляет:

  • душ – 2;
  • унитаз – 3;
  • кран умывальника – 6;
  • ванная – 2;
  • кран кухонной мойки – 2;
  • посудомоечная машина – 2;
  • стиральная машина – 2;
  • кран для поливки – 2.

Если суммировать коэффициенты для нашего примера, получим:

Су = 2+2+3+2 = 9

Полученное значение позволяет определить максимальную величину расхода воды (Аmax). Причем сделать это можно, воспользовавшись следующей таблицей:

Су 4 6 8 10 12 14 16 18 20 25 30 35
Аmax, л/мин 12 18 24 30 36 40,8 46,8 51 55,8 67,8 78 87,6

В принципе, значение Су для нашего примера близко по величине к 8. В результате суммарную величину расхода воды можно взять равной 24 л/мин.

Формула расчета

Следующий этап расчетов – определение необходимого объема (Vt). Делают это, как правило, используя следующую формулу:

Гидроаккумулятор, формула объема

Значения переменных:

  • Vt – объем полости гидроаккумулятора, л;
  • К – коэффициент, характеризующий мощность насоса;
  • Pmin– максимальное давление, обеспечивающее запуск насоса, бар;
  • Amax– максимальный уровень расхода воды, л/мин;
  • Pmax– максимальное давление при отключении насоса, бар;
  • Pprec – исходное значение давления в полости гидроаккумулятора, бар.

Чтобы определить величину коэффициента К, достаточно воспользоваться следующей таблицей:

Р, кВт 0,47 – 1,5 1,5 – 2,5
К 0,25 0,375

Буквой Р обозначена мощность насоса. Причем определить ее можно по паспорту агрегата. Если допустить, что мощность в нашем случае составляет 1 кВт, то К будет равным 0,25.

Уровень расхода воды мы уже определили ранее (Amax=24 л/мин).

Для выполнения расчетов в нашем примере примем следующие величины:

  • Рmax= 2,7 бар;
  • Рmin= 1,6 бар;
  • Pprec = 1,5 бар.

Однако в реальности две первые величины их берут из паспорта блока автоматики или насоса. А третью – из паспорта гидроаккумулятора.

Если подставить в формулу все числовые значения и произвести необходимые вычисления, то мы получим число 21. То есть Минимальный объем гидроаккумулятора составляет 21 л. В принципе, в рамках нашего случая можно купить гидроаккумулятор на 24 л. Потому что именно этот размер широко представлен на рынке.

Пользуясь приведенной выше формулой, можно определить минимальную величину объема. Однако, сообразуясь со своим нуждами, вы смело можете увеличивать эту цифру. То есть купить гидроаккумулятор, например, на 50 или на 80 литров.

Гидроаккумулятор на 100 л

Итак, вы видите, что хотя формула и кажется довольно громоздкой, но расчет минимального объема гидроаккумулятора выполнить довольно просто. Поэтому данными подсчетами пренебрегать никогда не стоит. Если вы их выполните, то можете не сомневаться в том, что водопроводная система вашего дома всегда будет работать стабильно и без малейших сбоев.
