Автоматика для скважины, пожалуй, – важнейший элемент управления насосами. Такое оборудование, во-первых, повышает эффективность использования скважины. Во-вторых, оно делает эксплуатацию комфортной, а расход воды экономным. Стоимость блока для скважинной автоматики зависит, с одной стороны, от сложности и функционала оборудования, а с другой – от заложенных в него параметров.



Автоматика

Механические регуляторы

Вероятно, самым простым элементом автоматики для скважины является механический регулятор. Его также называют «реле давления». Он используется только для контроля давления. А устанавливаемый одновременно с регулятором гидроаккумулятор обеспечивает следующие важные функции:

  • исключает слишком частые запуски насоса, то есть делает работу оборудования рациональной и эффективной;
  • защищает систему от гидроудара, возникающего, как правило, при закрывании крана.
Автоматика - Реле давления

Реле давления

Регулятор (реле) давления – недорогой и простой в установке элемент. Принцип действия устройства заключается в создании давления воды в капсуле и автоматическом замыкании контактов. Причем их замыкание происходит при достижении определенного значения этого давления. Если происходит замыкание контактов, то насос включается, и гидроаккумулятор заполняется водой. В момент закрытия крана давление увеличивается, а контакты размыкаются.

Некоторые модели могут иметь манометры. Но это необязательное дополнение. Сами реле ставятся в любой точке трубы, потому что уровень давления в магистрали одинаков на всем ее протяжении.

Автоматика - Реле давления с манометром

Реле давления с манометром

Однако, несмотря на эффективность, такая автоматика как регулятор имеет недостаток – датчик «сухого хода» в нем отсутствует. Это означает, что при падении давления в полости скважины, вызванном отсутствием воды, реле продолжает работу и заставляет насос работать. Если хозяин не будет постоянно это отслеживать, оборудование просто утратит свою работоспособность.



Что такое гидроаккумулятор?

В принципе, скважинная автоматика состоит из многих компонентов. Одним из них является гидроаккумулятор. Как правило, он представлен стальным баком вместимостью 5-500 литров.

От объема аккумулятора зависит, в частности, частота включения и общее состояние насосного оборудования. Чтобы пояснить это положение, можно уточнить, например, что в системах с небольшим потреблением воды и баками до 50 литров наблюдаются довольно частые перепады уровня давления.



Гидроаккумулятор

Гидроаккумулятор

Конструкция гидроаккумулятора довольно проста. Это бак с разделительной мембраной. Он позволяет накачивать давление порядка 2 атм. В системе надо поддерживать давление, превышающее эти 2 атм. В противном случае мембрана бака просто не станет работать.

Принцип работы гидроаккумулятора также прост. Если открыть кран, вода из системы и из емкости начинает выливаться, и водяное давление падает. Воздух, находящийся за мембраной гидроаккумулятора, прогибает мембрану, и реле срабатывает. В результате насос включается, и бак наполняется водой. Процесс повторяется каждый раз при открывании крана, то есть срабатывает скважинная автоматика.



Гидроаккумулятор - устройство

Устройство и работа гидроаккумулятора

Какие выводы можно сделать? Для оборудования скважины можно установить реле самой простой конструкции. Но для повышения безопасности и эффективности работы необходимо дополнить блок гидроаккумулятором, а также датчиком «сухого хода».

Читайте также: Какой скважинный насос лучше выбрать



Блоки скважинной автоматики

Блоки автоматики обходятся раз в 10-15 дороже, чем стандартные регуляторы давления. Но они отличаются:

  • во-первых, более удобным управлением;
  • во-вторых, встроенной защитой от «сухого хода»;
  • в-третьих, контролем давления.
Скважинная автоматика

Блок скважинной автоматики

Более того, некоторые модели блоков дополнительно оснащаются устройствами автоматического запуска оборудования после остановки, вызванной различными ошибками.

При установке автоматических скважинных блоков рекомендуется дополнять их гидроаккумулятором. Но для компенсации перепада давления внутри системы достаточно небольшого бака с объемом около 5 литров.

Частотные преобразователи

Самым дорогим вариантом автоматики, пожалуй, следует считать частотный преобразователь. Это удобный и надежный узел скважинного оборудования. Он задает скорость работы насосов и поддерживает необходимый уровень давления.

Преобразователь повышает эффективность и безопасность системы. Более того, он снижает износ оборудования. Также за счет частотного преобразователя можно оптимизировать потребление электроэнергии насосами. Что в результате быстро окупает расходы на приобретение такого блока автоматики для скважины.

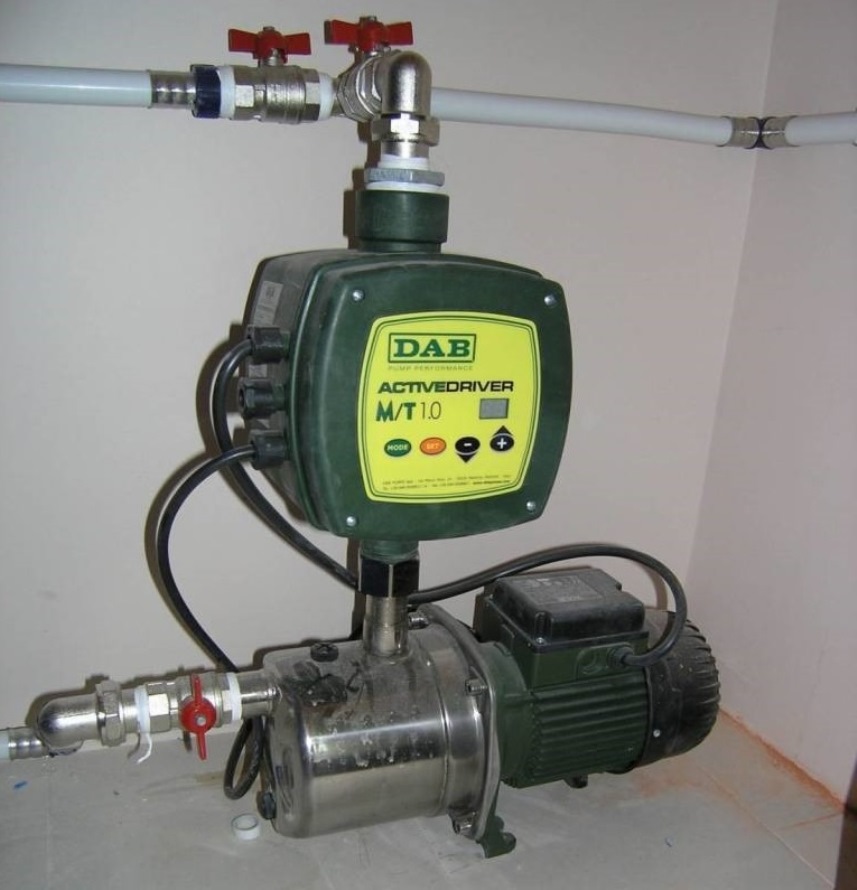

Автоматика: Частотный регулятор с насосом

Частотный регулятор с насосом

Преимущества установки частотного преобразователя:

  • насос при открытии крана запускается более плавно, что защищает оборудование от резкого перепада давления;
  • насос практически сразу обеспечивает рабочий уровень давления. А это снижает расход воды и электроэнергии;
  • в системе постоянно поддерживается установленный уровень давления. Что в результате повышает комфорт эксплуатации оборудования.

При установке преобразователя рекомендуется использовать гидроаккумуляторы малого объема – до 1-2 литров. Этого достаточно, чтобы защитить систему от частых перезапусков при утечке. Единственным минусом такого автоматического блока является высокая цена. Но в данной ситуации стоимость полностью оправдывается повышением эффективности работы скважинного насоса и экономным расходом ресурсов.
