Поверхностный водоотвод, материалы и монтаж своими руками

Возросший интерес владельцев частных участков к установке систем поверхностных водоотводов далеко не случен, ведь с их помощью можно надежно защитить рельеф поверхности или фундамент здания от негативных последствий атмосферных осадков. Изобильные дожди, а также снег, способны нарушить конструкцию дома, затопить подвал или загубить имеющиеся зеленые насаждения. Избежать всех этих неприятных последствий удастся, если разумно спроектировать и правильно смонтировать поверхностный водоотвод. Все его составные части следует установить в виде единой системы, комплексно. Это однозначно поможет с решением этих задач.


Проектирование системы поверхностного водоотвода

Проектирование является очень важным этапом работы, связанным с обеспечением правильного обустройства водоотвода. Оно охватывает такие важные аспекты:

  • определение оптимального вида системы отведения воды на участке;
  • составление схемы расположения каналов, точек забора воды и мест ее сброса;
  • определение и покупка необходимых материалов в нужном количестве.

Решение всех этих задач будет невозможно достичь без учета ряда очень важных моментов. Их не так много, но от них во многом будет зависеть конечный результат проделанной работы. Итак, особое внимание потребуется уделить:

  • типу грунта и его твердости;
  • виду поверхности;
  • уровню подземных вод;
  • схеме расположения на участке различных построек, сооружений, дорожек, клумб;
  • частоте и интенсивности выпадения атмосферных осадков.

Поверхностный водоотвод

При твердом грунте, который пропускает влагу в малом количестве, потребуется установка большего количества каналов. Глинистая почва способствует возникновению заболоченности, а потому требует сооружения подземного дренажа. Без дополнительных рукавов нельзя будет обойтись в случае наличия разницы высоты участка. Все эти факторы будут вносить свои коррективы в смету расходов, но, несмотря на это, можно утверждать, что проектирование и установка такой системы водоотвода очень выгодно.

Создание комплексной системы водоотвода на участке

К основным функциям водоотвода следует отнести защиту фундаментов построек, недопущение заболачивания поверхности и образования наледи зимой, а летом луж, а также предотвращение возникновения эрозии почвы. Самым действенным методом в таком случае может стать создание комплексной системы водоотвода, состоящей из нескольких частей:

  • системы водоотвода с кровли;
  • поверхностного водоотвода;
  • внутреннего отвода воды;
  • системы отвода грунтовых вод;
  • дренажных канав.

Система водоотведения ФОТО

Комплексные системы поверхностных водоотводов делятся на два основных вида: линейный и точечный. И если первый вид рассчитан на сбор атмосферных осадков с территории больших площадей, то второй — для локального сбора дождевой воды с поверхности.

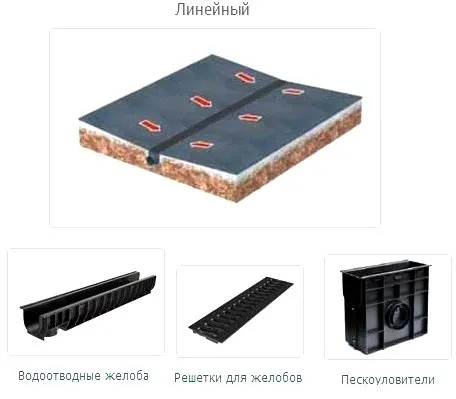

Особенности установки линейного водоотвода

Лучше всего линейный водоотвод подходит для равнинной поверхности, на территории которой вода не имеет возможности стекать в предназначенные для этого места, а рассредоточивается по всему участку. Устранить эту неприятную ситуацию можно путем установки набора желобов с решетками, предназначенных для недопущения попадания крупного мусора.установки линейного водоотвода

Расположенные по всей территории участка каналы выступают в роли дождеприемников и трубопроводов. Пескоприемники отвечают за фильтрацию дождевой воды от различного мусора – земли, мелких камешков, песка. Устанавливают пескоприемники перед канализацией, так как эта превентивная мера защищает последнюю от засорения.

Еще одним важным элементом системы поверхностного водоотвода являются придверные поддоны, которые используются для чистки подошвы обуви. Газонные решетки эффективно отводят воду с участка. Укладывать лотки в траншеи следует с уклоном 5˚. Определить правильность уклона можно пустив мощную струю воды. Если поток воды начнет беспрепятственно двигаться к дождеприемнику, значит уровень уклона определен верно.

установки линейного водоотвода дождеприемник

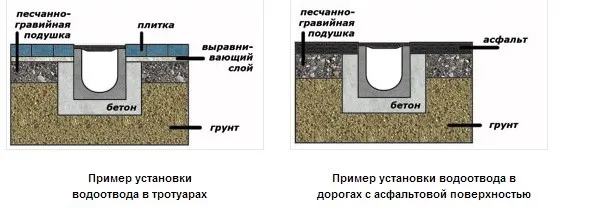

Укладку водоотводных лотков рекомендуется проводить по бокам покрытия. Это поможет защитить бетонные или плиточные дорожки на участке, то есть защитит их песчаные подсыпки от переувлажнения, а значит от последующей неустойчивости и трещин.

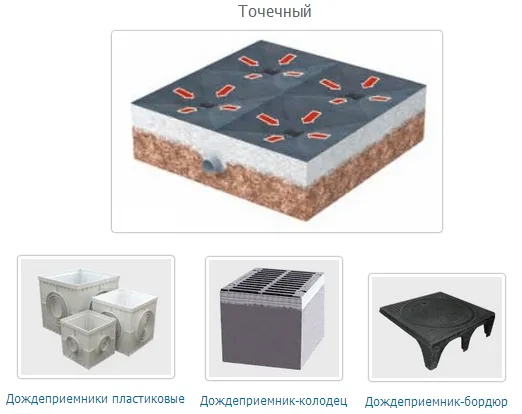

Основные функции точечного водоотвода

Точечные водоотводы уместно устанавливать при наличии проблем, связанных с сильными потоками воды во время ливней или паводков, так как их главное предназначение – локальный сбор воды. Данный вид сбора воды станет очень хорошим дополнением для линейной системы отвода влаги.Точечный водоотвод

Сама конструкция этой системы является набором водоприемников, расположенных в наиболее проблемных местах участка. Определяются эти места путем наблюдения за теми точками скопления воды, где она скапливается и задерживается больше всего.

При установке точечного водоотвода можно использовать такие дождеприемники как колодцы или бордюры, а также пластиковые дождеприемники. Торцевые стенки сосудов предусматривают специальные соединения с трубами, имеющими диаметр 50-160 мм.

Добиться наилучшего результата в борьбе с осадками можно путем рационального использования двух вышеописанных систем одновременно.

Рекомендации по выбору материалов для установки поверхностного водоотвода

Правильный подбор материалов для монтажа водоотвода зависти от таких факторов, как тип имеющегося покрытия, рельеф участка, климатические условия. При учете всех этих нюансов, к моменту начала работ рекомендуется иметь в наличии:

  • лопату для рытья траншеи;
  • бетон для заливки траншеи;
  • дождеприемники, лотки, желоба;
  • решетки для сбора технических примесей крупного размера;
  • пескоприемник для фильтрации воды.

материалы монтажа поверхностного водоотводаВсе вышеперечисленные материалы должны быть очень качественными, так как от них будет потом зависеть надежность поверхностного водоотвода и его долговечность.

Виды лотков и дождеприемников для системы водоотвода

Лотки и дождеприемники являются главными элементами водоотвода. Они делятся на тир категории – бетонные, пластиковые и полимербетонные. Выбор материала в каждом конкретном случае будет зависеть от назначения того участка, где предполагается их конструирование.

  • Бетонные лотки бывают обычно защищены решетками из чугуна или стали и оснащены специальными креплениями, благодаря которым возрастает надежность системы в целом. Среди главных достоинств этих лотков можно выделить высокую прочность, влагостойкость и самоочищаемость. Стоят бетонные желоба не очень дорого и спокойно выдерживают нагрузки до 90 т.Бетонные лотки
  • Пластиковые лотки просты в монтаже, обладают повышенной пропускной способностью, долговечны, относительно мало весят. Учитывая то обстоятельство, что максимальной нагрузкой для пластиковых лотков является норма в 25 т, не рекомендуется их применение на участках обладающих повышенной нагрузкой. Данный совет не распространяется на лотки F класса, имеющим стальные насадки и чугунную решетку. Бетонные и пластиковые дождеприемники можно успешно использовать даже при небольшом бюджете. Пластиковые лотки устанавливаются в пешеходных зонах, а бетонным стоит отдать предпочтение при более высоких нагрузках, например, там, где имеет место движение автотранспорта.Пластиковые лотки
  • Полимербетонные лотки являются своего рода синтезом бетонных и пластиковых дождеприемников, так как совмещают в себе все их лучшие качества. Они прочны, влагостойки, устойчивы к динамическим воздействиям, обладают отличной пропускной способностью. Стоят они правда дороже, но окупаются достаточно быстро, так как прекрасно сохраняют все свои технические достоинства и после истечения заявленного производителем срока годности.Полимербетонные лотки

Решетки для водоотводных дождеприемников могут быть следующих видов: стальные, чугунные, оцинкованные, полимерные, металлические, пластиковые и штампованные. Все они имеют свои преимущества, но наиболее практичными являются чугунные решетки. Срок их службы достигает 30 лет. У металлических решеток он составляет максимум 10 лет, а у полимерных только 5 лет.

Класс нагрузки лотков и дождеприемников

При выборе лотков и дождеприемников, являющихся важными составляющими частями поверхностного водоотвода, необходимо в обязательном порядке учесть и класс их нагрузки, который зависит от места применения и требуемой пропускной способности.

  • При обустройстве скверов, парковых зон, пешеходных участков, применяют изделия с особой маркировкой – А 1,5 т.
  • При установке водоотвода на дорогах с малой и средней интенсивностью движения автотранспорта следует приобрести изделия с маркировкой В 12,5 т или С 25 т.
  • Для дренирования поверхности таких крупных объектов как заводы, погрузочные терминалы, аэропорты или заправки для автотранспорта, наиболее подходящими изделиями станут изделия класса D 40 т или Е 60 т.
  • В случае частного строительства в пешеходных зонах, обратить внимание следует на решетку класса А 15. Для парковочных зон лучше всего подойдут изделия класса В 125.

Этапы сборки поверхностного водоотвода

  1. Начальный этап установки системы включает копание траншеи. Ее ширина должна быть шире лотка для водоотвода в два раза. Для правильного вычисления размеров траншеи обязательно должна быть учтена высота бетонного основания, ширина боковых опор, а также толщина решетки, которая должна быть расположена ниже самого покрытия участка на 3-7 см.
  2. Важно удостовериться, что почва сможет выдержать запланированный уровень нагрузки.Этапы сборки поверхностного водоотвода

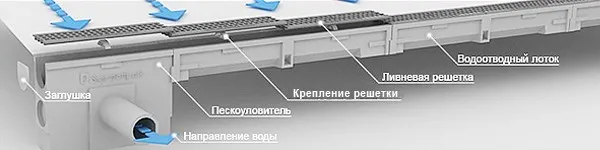

  3. Если системой устанавливаемого водоотвода предусмотрены пескоуловители, то для них понадобится подготовить траншеи. Монтаж пескоуловителей допускается тогда, когда система водоотвода соединяется с подземной канализацией.
  4. Вслед за подготовкой траншеи следует этап ее заливки бетонным основанием марки М 50-М75. Боковые стороны траншеи укрепляются также при помощи бетонирования. Толщина слоя откосов и боковых каналов не должна быть меньше 10 сантиметров. В том случае, если по сооружаемому покрытию не планируется движение автомобильного транспорта, бетон может быть заменен песком со щебнем. На качестве это не отразится.
  5. В подготовленную соответствующим образом траншею следует теперь установить пескоуловитель.
  6. После монтажа пескоуловителя предстоит заняться сборкой системы водоотвода и ее установкой в траншею. Каналы крепятся встык при помощи паза и шпунта, расположенных на противоположных концах, что позволяет обходиться без дополнительной герметизации. Начинать процесс крепления следует с выпускного отверстия.
  7. Стрелками необходимо пометить движение воды на посудинах для сбора воды. Этот фактор будет потом взят во внимание при укладке водосборника.монтажа пескоуловителя
  8. Если есть необходимость в креплении каналов под углом, производить их распил следует производить ручным способом с помощью пилы снабженной алмазным диском.
  9. Подключается система поверхностного отвода лишней воды и канализации посредством пескоуловителя при помощи патрубка D100. Для этого нужно заблаговременно вытянуть заглушку из корпуса выпускного отверстия. Если присоединение водоотвода к канализации осуществляется без применения пескоуловителя, а при помощи вертикальных патрубков, то тогда понадобится освободить от заглушки находящееся на дне каналов отверстие. Делается это просто – аккуратно по контуру сделайте сверление и легким ударом выбейте заглушку, а в получившееся отверстие вставьте патрубок.
  10. Засыпьте землей и щебнем оставшееся свободное место в траншее и хорошенько утрамбуйте.
  11. Лотки закройте решетками таким образом, чтобы верхний слой почвы был расположен выше водоотводов на 3-6 см.
  12. Точечные дождеприемники подключаются к канализации таким же способом при помощи патрубка ПВХD100, не затрагивая при этом пескоуловитель.Точечные дождеприемники
  13. Система поверхностного водопровода нуждается в периодической очистке системы. Ее следует проводить 2-3 раза в течение месяца, освобождая при этом из пескоуловителя решетки и фильтр.
