Как сделать горячее водоснабжение в частном доме

Водоснабжение дома

Горячее водоснабжение в частном доме – вещь вполне обыденная. Тем не менее, его устройство до сих пор остается тайной, которая известна немногим. Поэтому стоит разобраться и понять преимущества и недостатки той или иной системы горячего водоснабжения.

Основные виды ГВС

По принципу своего действия систему горячего водоснабжения делят на:

  1. Проточнуя систему.
  2. Систему с накопительным бойлером.

Они отличаются накоплением горячей воды. В первом случае оно не происходит, вода нагревается по мере необходимости, во втором система ГВС содержит специальную емкость с горячей водой.

Горячее водоснабжение: Проточная система

Видов проточного водонагревателя много, это может быть газовая колонка, двойной контур системы отопления, электрический нагреватель или теплообменник, подключенный к общей сети отопления. В момент начала потребления система включается и начинает нагревать воду. Соответственно, как только потребности в ней нет, система перестает работать. Соответственно, достоинства и недостатки у такой системы следующие:

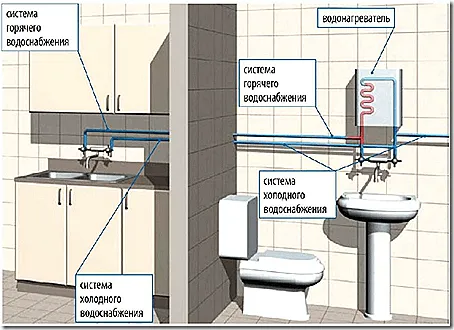

Схема горячего водоснабжения с проточным водонагревателем

  1. Малый объем нагреваемой воды. Подогревается только та вода, которая используется для работы, а остальная остается холодной. Это позволяет экономить на расходах и является одним из неоспоримых плюсов.
  2. Постепенное включение. Горячая вода потечет из крана только после того, как из трубы вся холодная вода. При большом расстоянии между краном и нагревателем это может быть значительный объем. При этом она уже была нагрета при прошлом использовании, но остыла. Это нерациональный расход теплоэнергии.
  3. Неполное включение. Проточные водонагреватели обладают нижним порогом включения. То есть, если расход горячей воды меньше определенного минимума, они просто не включаются. Поэтому расход воды возрастает, что опять приводит к дополнительным потерям.
  4. При максимальном потреблении вода нагревается лишь на определенное значение. Каждый проточный нагреватель обладает показателем нагрева, он обычно указывается как +20, +25 или например +40. Это означает, что за время прохождения водой через прибор, её температура вырастает на указанную температуру. То есть, если в системе холодного водоснабжения температура была 10 градусов, а показания нагревателя +45, то горячая вода будет иметь температуру в 55 градусов.
  5. Высокое потребление энергии. Для быстрого нагревания воды требуется большая потребляемая мощность. Обеспечение водой душа требует мощность водонагревания в 18 КВт, а параллельное использования душа и мойки на кухне требует уже 28 КВт нагревателя. Не каждая система частного дома рассчитана на такие нагрузки, а учитывая стоимость электроэнергии, и не каждый кошелек выдержит.

Чтобы снизить влияние недостатков, стоит рассмотреть следующую схему: практически каждое место расхода горячей воды должно быть оборудовано собственным проточным нагревателем, чтобы минимизировать время его включения и объем оставляемой воды. Кроме этого, такая мера позволит не зависеть пользователям друг от друга при совместном пользовании горячей водой.

Выбор проточного водонагревателя

Прежде чем приступить к выбору модели следует узнать о следующих показателях: душ или ванная расходует примерно 9 л горячей воды в минуту, а мойка примерно 4,2. Дальнейший расчет прост – суммируются показатели всех точек расхода воды, которые обеспечивает данный водонагреватель и получаем его мощность.

Например. Если водонагреватель обеспечивает санузел, то ему требуется вод для душа и умывальника. Соответственно, его показатели должны быть 9+4,2=13,2 л/мин.

При выборе конкретной модели необходимо смотреть не только на производительность, но и на разность температур. Она должна обеспечивать нагрев до 55 градусов. Этот момент часто умалчивается продавцами, и акцент делается на производительности, поэтому узнать про него требуется отдельно.

Кроме рабочего объема необходимо знать еще и минимальный размер включения – показателем, обозначающим минимальное проходящее количество воды, при котором нагреватель включится. Оптимально, если он будет всего 1,1 литра.

Система с накопительным бойлером

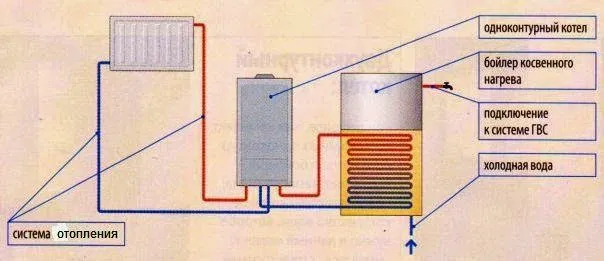

Все большую популярность в настоящее время получает система с накопительным баком. Он представляет собой дополнительный бак, служащий хранилищем горячей воды и содержит внутри нагревательный элемент. Кроме этого, обычно он дополнительно подключается к системе отопления в качестве второго контура нагрева и получает дополнительно тепло оттуда. Это позволяет экономить на прямых расхода подогрева воды и уменьшать потери тепла. Такая система называется бойлером косвенного подогрева.Схема ГВС с накопительным подогревателем (бойлером) и циркуляцией воды

Вода забирается из верхней части бойлера, на смену ей приходит новая вода, поступающая из водопровода. Так как плотность холодной воды выше, то она располагается внизу емкости, которая соединена с теплообменником. Попадая в него, холодная вода нагревается и уменьшает свою плотность. За счет этого она поднимается и перетекает в верхнюю часть бойлера, а на смену её приходит новая порция холодной воды. Такая естественная циркуляция позволяет обходиться без использования дополнительных насосов.Схема ГВС с накопительным подогревателем (бойлером) и циркуляцией воды 2

Кроме этого, есть различные системы водоснабжения, использующие накопительный бак в качестве основного элемента.

Бойлер с проточным нагревателем

Такая система содержит три основных элемента: бойлер, проточный водонагреватель и насос. При расходе горячей воды в бойлер подается холодная, из водопровода. С помощью насоса она забирается из нижней части бойлера, прогоняется через проточный водонагреватель и возвращается обратно, но уже в верхнюю часть емкости. Это позволяет всегда иметь запас горячей воды и не зависеть от колебаний потребления. Поэтому такая схема набирает все большую популярность в современном мире.Схема ГВС с бойлером послойного нагрева

К положительным качествам также относится возможность быстро получить горячую воду сразу после включения системы и пользоваться её на протяжении долгого времени. Быстрое нагревание позволяет уменьшить объем бака, по сравнению с системой косвенного нагрева, а запас горячей воды в баке дает возможность долгое время пользоваться горячей водой в случае отключения электроэнергии. Также стоит отметить возможность использовать водонагреватель малой мощности – накопительный бак компенсирует этот недостаток.

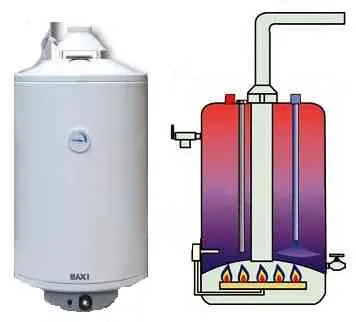

Газовые бойлеры

В домах с центральным отоплением или квартирах выгодно устанавливать газовые котлы. В этих условиях они обеспечивают экономию, при таком же уровне производительности. Газовые бойлеры бывают двух видов – с открытой камерой сгорания и с закрытой. Это позволяет использовать их в квартире без использования дополнительных коммуникаций, так как мощность сопоставима с мощностью газовой плиты. А она не требует устройство дополнительного дымоотвода.Накопительный газовый водонагреватель — бойлер

Так стоп!!! Вы всё ещё не подписаны на наши каналы в ТГ и Дзен? Вот каналы: ТГ - (https://t.me/allremont59ru) и Дзен (https://dzen.ru/1postroyka)

Так же как и в газовом котле, поджог газа обеспечивается дежурным фитилем, который горит все время и бесполезно сжигает газ, электронным поджигом, использующим батарейки или же, гидродинамическим поджигом. Он срабатывает при открытии крана холодной воды. Течение вращает маленькую турбину, которая зажигает газ в горелке.

Размер бойлера

При выборе бойлера обычно руководствуются следующими цифрами – минимальный уровень комфорта пользования горячей водой обеспечивает 20 -30 литров горячей воды в сутки на одного человека. Нормальный уровень комфорта обеспечивается 30 – 60 литрами, а повышенный 60 – 100. Это нормы на одного, для семьи из нескольких человек эти цифры умножаем на количество членов. Например, семья из четырех человек должна быть обеспечена минимум 80 – 120 литрами горячей воды в сутки. Этого хватит, чтобы проводить минимальные гигиенические процедуры.

При этом необязательно чтобы сам объем бойлера был таким. Достаточно чтобы его производительность перекрывала потребности в семьи в горячей воде.

Система с циркуляцией

При больших размерах дома протяженность труб от бойлера до точки потребления может быть больше 10 метров. В этом случае ждать пока стечет холодная вода и начнет идти горячая не очень удобно, поэтому используется система с циркуляцией горячей воды.Схема ГВС с циркуляцией воды в системе

Для этого монтируется замкнутый контур горячей воды, который обеспечивает доступ к нему из любой точки дома. Все точки расхода подключены к нему и располагаются не более чем за 1,5 – 2 метра от трубопровода.

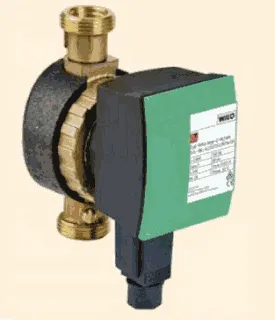

В кольцевой контур врезается циркуляционный насос, который обеспечивает движение горячей воды. Проходя полностью весь круг, вода остывает и возвращается обратно в бойлер, где вновь нагревается. Это позволяет сократить время ожидания горячей воды до одной-двух секунд и уменьшает потери в напоре воды.

Недостатком такой системы является наличие дополнительных трат на функционирование насоса и компенсацию потерь тепла. Но их можно сократить, дополнительно утеплив бойлер и трубы кольцевого контура и используя автоматику для регулировки работы насоса.

Система с рекуператором и солнечным коллектором

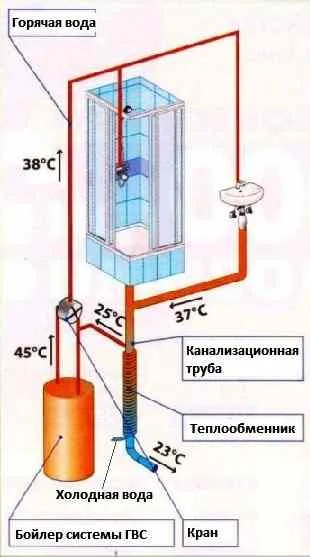

Для уменьшения расходов на обогрев дома и нагрев воды в Европе давно используют различные сберегающие технологии. К ним можно отнести систему рекуператора и солнечного коллектора.Схема ГВС с рекуператором тепла стоков канализации

Так как горячая вода не успевает остыть во время её использования и стекает в канализацию горячей, то это неоправданные потери тепла. Чтобы их снизить, на точки расхода воды устанавливается система рекуперации. Она представляет собой теплообменник, часто выполненный в виде змеевика, устанавливаемый на канализационную трубу. Стекающая горячая вода нагревает окружающую среду и как следствие теплообменник. К этому теплообменнику подключена холодная вода из водопровода, которая затем попадает в бойлер.

Благодаря такой схеме работы, горячая вода забираемая из системы горячего водоснабжения частично нагревает холодную, приходящую ей на замену и этим компенсирует расходы.

Дополнительную экономию позволит получить использование солнечного коллектора. Несмотря на кажущуюся малую эффективность, он дает значительную экономия в перспективе. В солнечном коллекторе вода нагревается на 5-7 градусов, затем нагревается на 5-7 градусов в рекуператоре. Имея в водопроводе температуру воды в 10 градусов, на входе в бойлер она уже будет 20 – 25 градусов. То есть нагревать необходимо не на 45, а всего на 30 – 35 градусов, что дает до 25% экономии энергии на нагрев. В перспективе такая экономия позволяет не только окупить расходы по установке дополнительного оборудования, но и снизить расходы в целом.

Полезные советы

При возведении нового здания имеет смысл сразу установить накопительный бойлер емкостью свыше 100 литров. Он обеспечит комфорт проживания без необходимости переделок в дальнейшем.

Если домом пользуются нечасто, например дачей, то устанавливать накопительную систему нет смысла, достаточно проточного нагревателя. При этом компактное расположение точек расхода в таких зданиях обеспечит удобство в процессе эксплуатации.

При большой семье можно установить дополнительную емкость в системе накопительного водоснабжения. Бак на 30 литров с дополнительным электроподогревом, служащим для компенсации теплопотерь позволит компенсировать перепады расхода воды при большом количестве домочадцев.

При покупке газового бойлера предпочтение стоит отдавать уже готовым комплектам котел – бойлер. Их параметры уже подобраны друг для друга, такая связка будет оптимально расходовать тепло.

При твердотопливном обогреве дома, имеет смысл использовать теплонакопительный бак для создания вторичного контура горячего водоснабжения. Это позволит существенно сократить расходы электроэнергии.

При температуре в 55 градусов и выше, из воды начинают активно выпадать соли. Они забивают просвет труб и ухудшают ток воды. Это особенно важно для проточных нагревателей, которые нагревают большие объемы на маленькой протяженности трубы. Если вода содержит больше 140 мг примесей на литр воды, то проточные водонагреватели нельзя использовать – они слишком быстро выходят из строя и перестают нагревать воду.
