Система отопления частного дома — это правильное расположение котла отопления, труб и радиаторов, соединенная между собой фитингами. Система отопления дома это скелет, по которому течет теплоноситель и передает тепло в помещение через радиаторы отопления.

Открытая система отопления дома

Открытая система отопления частного дома зарекомендовала себя уже давно, но с появлением оборудования (циркуляционные насосы), способного проталкивать теплоноситель с большей эффективностью чем самотечно, открытая система отопления частного дома стала применяться реже. Открытая система отопления требует учитывать множество моментов, перечислю их:

  • диаметр труб должен быть большой, для снижения сопротивления движение теплоносителя;
  • трубы должны монтироваться под наклоном, для обеспечения самотека;
  • расширительный бачок монтируется выше самой верхней точки трубопровода. Бачок в данном случае выполняет функцию сброса воздуха, компенсация воды в системе отопления;

Это все моменты, если вам есть что дополнить отпишитесь на форуме.

Думаю с открытой всё понятно, что она не удобна. Но здесь одно НО, она выручает когда в вашем доме, коттедже нет электричества или постоянные перебои, так как она электронезависима, а значит при отключенном электричестве (при условии, что котел не электрозависим) ваша система отопления будет работать.

Петля Тихельмана для отопления одного этажа
Петля Тихельмана для отопления одного этажа

Читайте также Эффективная система Петля Тихельмана

Закрытая система отопления частного дома

Представляет собой систему отопления частного дома с регулируемым давлением, то есть вы сами выбираете какое давление должно быть в вашей системе отопления. Это необходимо, если в котле отопления есть ограничения по давлению.

Что значит можете регулировать давление в системе? Это значит что вы можете выставить рабочее давление как 2 так и 3 и более атмосфер. Но обязательно учитывайте рабочее давление котла. Некоторые котлы (как мой к примеру) рассчитаны на рабочее давление 1,2 атм. А некоторые на 3 и более. Рабочее давление котла вы можете найти в паспорте.

Необходимые детали закрытой системы отопления:

  1. Группа безопасности. Служит для сброса избыточного давления из системы — любой котел подвержен сбою и если вдруг автоматика не сработала и котел закипел, для предотвращения разрыва труб или батарей, предохранительный клапан сбросит избыточное давление. Автоматический воздухоотводчик — из системы сложно выпустить весь воздух, но именно воздухоотводчик хорошо помогает. Манометр — показывает какое давление на данный момент в система отопления частного дома;
  2. Расширительный бак — служит для компенсации воды в системе, так же защищает от гидроударов;
  3. Циркуляционный насос для отопления — проталкивание воды.

Где это всё располагается. Группа безопасности (в открытой системе это открытый бак, который просто ставится на самой верхней точке) монтируется на подаче, т.е. на выходе из котла горячего теплоносителя. Так группа безопасности сработает моментально если у вас полетела автоматика котла. Расширительный бак устанавливается на обратке системы — можно поставить и на подаче, но там высокие температуры. Насос устанавливается как на подаче так и на обратке, во втором случае более правильней, так как опять же на подаче теплоноситель горячее и ресурс насоса может быть занижен.

Разводка закрытой системы отопления частного дома

Пунктирная линия на рисунках, это второй вариант подключения (в простонародии диагональное), чаще всего именно он является наиболее эффективным. К примеру если у вас длинная батарея.

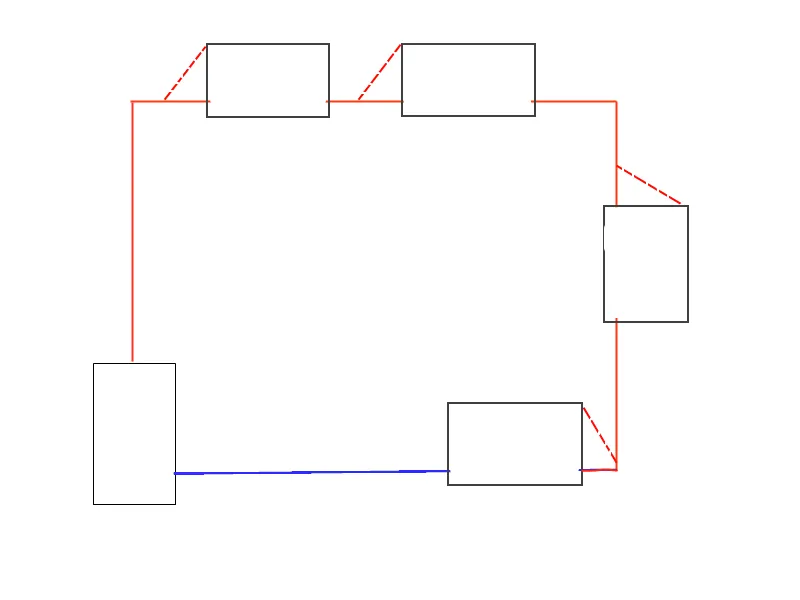

Однотрубная система отопления
Однотрубная система отопления

Однотрубная система отопления частного дома

Данное подключение самое простое и эффективное при условии, что у вас на одной ветке до 4 батарей. Если батарей будет больше, то последние не будут достаточно прогреваться.

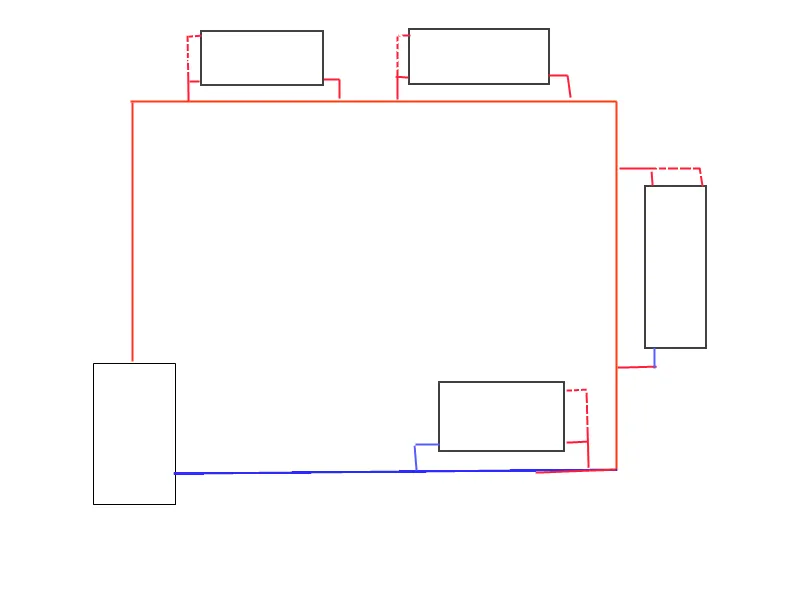

Однотрубная система отопления с подключением
Однотрубная система отопления с подключением

Однотрубная система отопления частного дома с подводкой труб

Данная разводка будет более эффективнее чем предыдущая, как видим идет основная труба и подсоединяющие батарею трубки. Основная труба в данном случае должна быть больше подключающих трубок. Что дает основная труба? Теплоноситель ходит в круговую свободно и подается в каждую батарею равномерно.

Двухтрубная разводка труб системы отопления частного дома
Двухтрубная разводка труб системы отопления частного дома

Двухтрубная разводка труб системы отопления частного дома

Две трубы идущие параллельно доходят до последней батареи. Хороша тем, что теплоноситель точно проходит через батарею и только потом попадает в обратку. Есть одно но, без соответствующей регулировки подачи, вода может проходить через первые два радиатора и возвращаться обратно.

Универсальная разводка системы отопления частного дома
Универсальная разводка системы отопления частного дома

Универсальная разводка системы отопления частного дома

на самом деле не знаю как назвать данную разводку, но то, что она самая эффективная это бесспорно. В данной разводке мы видим что теплоноситель как бы высасывается из первой батареи. Такая разводка гарантирует проход теплоносителя через все радиаторы. Но не надо забывать и про регуляцию. Про регуляцию, правильную, я вам расскажу как-нибудь подробнее.

Это основные виды разводки труб системы отопления частного дома, которые применяются на данный момент. Обратите внимание, что везде по 4 батареи, именно до 4х батарей (радиаторов) рекомендуется устанавливать на один луч разводки. В приведенных примерах нет лучшей или худшей разводки, каждая система отопления частного дома индивидуальна, возможно вам вообще не подходит ни одна разводка и вы придумаете что-то своё.

Ну а пока на этом всё.

Рекомендую почитать статью Как выбрать котел для отопления.

Попробуйте здесь Рассчитать объем теплоносителя в системе отопления.
