Пластинчатый теплообменник для отопления дома

Отопление дома

Многие люди ежедневно пользуются всеми благами, связанными с отоплением, не думая о том, откуда они появляются. Дело в том, что всё тепло, например, горячая вода, попадает в квартиры из центрального теплового пункта или из котельной, где данная жидкость проходит через специальный теплообменник. Они бывают кожухотрубными, а также – пластинчатыми, последние и будут рассмотрены в этой статье.

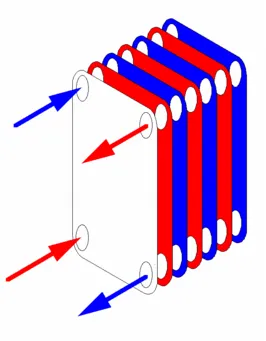

Схематичное изображение пластинчатого теплообменника
Схематичное изображение пластинчатого теплообменника

Что же такое пластинчатый теплообменник и из чего он состоит?

Пластичным теплообменником называют специальное устройство, которое необходимо для передачи тепла от самого источника теплоты к жидкости. Для осуществления данного процесса используются специальные пластины, которые и отражаются в названии этого оборудования. Для изготовления таких пластин используют:

  1. Сталь;
  2. Графит;
  3. Медь;
  4. Титан.

От выбора материала зависят многие характеристики, поэтому выбирать его необходимо, исходя из особенностей, с которыми придётся столкнуться во время эксплуатации.

Читайте также Мерзнете? Рассказываем, как выбрать обогреватель, который вас эффективно согреет

Пластический теплообменник изготавливается из:

  • 2 основных плит (первая является неподвижной, а другая – прижимной);
  • Целого пакета скреплённых пластин;
  • Шпилек и стойки;
  • Патрубков, имеющих соединение для выведения и введения жидкости (данные соединения могут быть фланцевыми, резьбовыми или даже приварными);
  • 2 направляющих.

Такая конструкция позволяет сделать тепловой обмен наиболее эффективным, ведь только при помощи такой технологии достигается высокий коэффициент полезного действия!

Все теплообменные пластины должны иметь одинаковую конструкции, а также их материал изготовления должен быть идентичен. Дело в том, что цена на пластичные теплообменники различается именно из-за этого, ведь какие-то производятся из дешёвой нержавеющей стали, а другие – из дорогостоящего и надёжного титана. Сложные сплавы способны не портиться из-за постоянного воздействия среды.

Что касается пластин, каждая из них должна иметь два отверстия для транспортировки горячей жидкости, а также – два отверстия, обеспечивающих плотное прилегание и полную изоляцию.

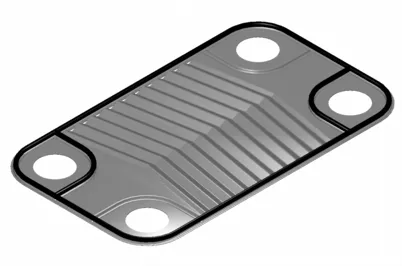

Пластина
Пластина

Виды

При выборе пластиночного теплообменника особое внимание необходимо обращать на вид конструкции. Ниже представлены основные из них.

Читайте также Бойлер в квартиру: какой выбрать?

Разборные теплообменники

Такая конструкция состоит из большого количества специальных элементов. Таким образом, достигаются максимальные удобства. Во-первых, вам не понадобится разбирать теплообменник полностью для того, чтобы осуществить процесс очистки. Во-вторых, они могут похвастаться «лёгкими» правилами эксплуатации, поэтому рабочие не должны обладать знаниями и высшим образованием, чтобы справиться с такими пластичными теплообменниками.

В-третьих, они обладают относительно высоким сроком службы, ведь износившиеся детали (например, уплотнители) можно легко заменить через какое-то время. Это необходимо делать примерно один раз в три года. По словам производителей, такие конструкции без проблем работают от 10 до 25 лет! В-четвёртых, у вас получится значительно сэкономить на регулярном техническом обслуживание, которое необходимо для непрерывной работы оборудования. Примерная стоимость разборных теплообменников — 50000-200000 рублей! Всё зависит от характеристик.

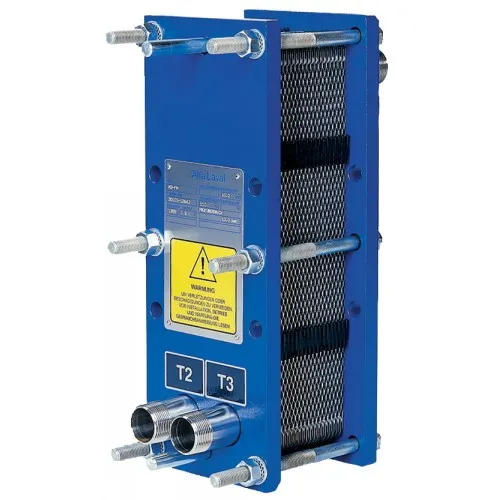

Разборный пластинчатый теплообменник
Разборный пластинчатый теплообменник

Паяные теплообменники

Такие устройства являются цельными, а пластины, как понятно из названия, закрепляются при помощи специальной технологии пайки. В паяных пластиночных теплообменниках никогда не используются резиновые прокладки!

Такие пластиночные теплообменники, к счастью, тоже обладают свойственными преимуществами:

  • Паяные теплообменники отличаются простотой и скоростью сборки, таким образом, становится доступным и большое оборудование.
  • Конструкция знаменита невероятно надёжными соединениями, поэтому она способна работать на предельно высоких нагрузках, а температура, установившаяся во время эксплуатации может достигать 120 градусов.
  • Цена паяных теплообменников значительно ниже, чем у прочих видов. Если сравнивать оборудование одинаковой мощности, то паяный вариант получится практически на 50% дешевле.
  • Минимальные потери тепла (высокий коэффициент полезного действия) достигаются вследствие целостности конструкции.

Примерная стоимость паяных теплообменников — 20000-100000 рублей.

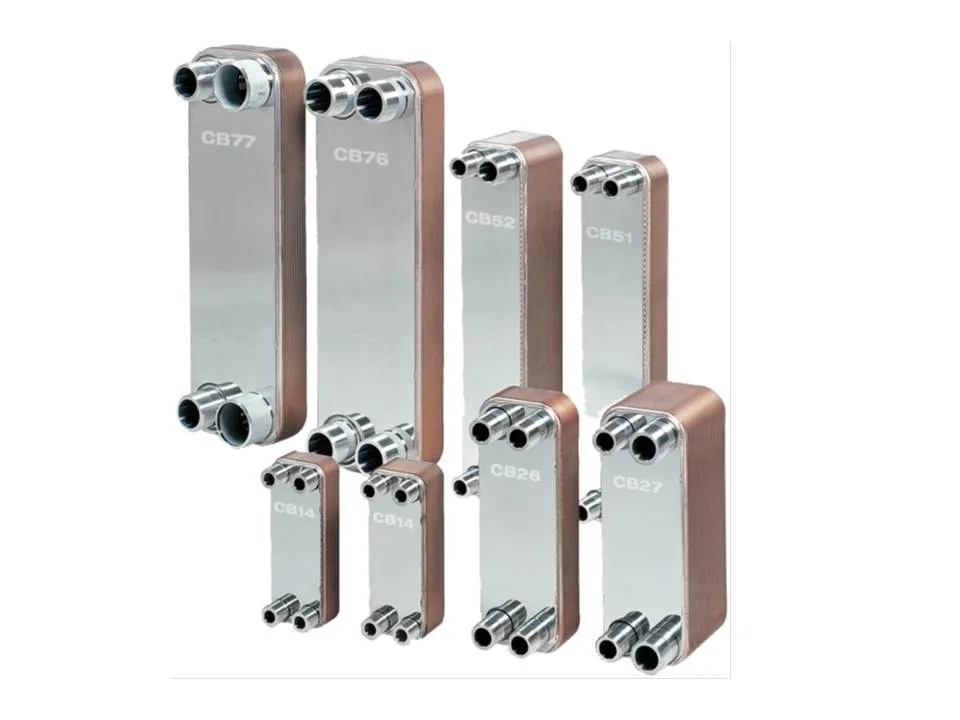

Паяный пластинчатый теплообменник
Паяный пластинчатый теплообменник

Читайте также Как выбрать электрический котел для частного дома

Сварные теплообменники

Такое оборудование встречается реже, но рассмотреть его всё же стоит, потому что сварные швы не поддаются воздействию даже агрессивной среды. Таким образом, сварные пластинчатые теплообменники применяются совместно со многими едкими веществами. Также они способны выдерживать ещё более большие нагрузки, чем паяные, температура среды может даже достигать 300 градусов! Стоит отметить и то, что они без особых проблем выдерживают высокое давление.

Выбирайте пластинчатый теплообменник, опираясь на условия, в которых он будет эксплуатироваться. Если не соблюдать данное правило, то велик шанс того, что через несколько лет (или даже раньше) оборудование выйдет из строя, а вам придётся приобрести новое!

Примерную стоимость сварных теплообменников уточняйте у производителей.

Сварной пластинчатый теплообменник
Сварной пластинчатый теплообменник

Применение

Пластинчатые теплообменники используют в различных сферах жизни. Его включают в рабочие системы на различных производствах. Вот основные варианты применения:

  1. Механические производства. Цель – охлаждение различных жидкостей (смазочных, трансмиссионных, гидравлических);
  2. Двигатели;
  3. Отопительные системы различных зданий и помещений;
  4. Бассейны;
  5. Холодильные аппараты;
  6. Энергетические станции;
  7. Корабли;
  8. Различные компрессоры;
  9. Лёгкая промышленность (в специальных установках);
  10. Тепловые насосы;
  11. Системы вентиляции;
  12. Системы кондиционирования;
  13. Машиностроение.

Важно! Перед покупкой ещё раз просмотрите различные виды пластиночных теплообменников, обдумайте свой выбор несколько раз. Не пренебрегайте качеством ради экономии, потому что такое оборудование не прослужит долго в тяжёлых условиях!

На что ещё необходимо обращать внимание при выборе?

Существуют и другие показатели, по которым следует выбирать пластиночные теплообменники:

  1. Материал и размер всех пластин;
  2. Мощность;
  3. Материал, из которого сделаны уплотнения;
  4. Допустимая температура;
  5. Максимальное давление.

Читайте также Расширительный бак: разновидности, выбор и цена

Итоги

Современные пластиночные теплообменники – это надёжное оборудование, которое значительно облегчает многие процессы в жизни. Без него мы бы лишились многих благ, доступных в настоящее время! Если процесс выбора вызывает у вас затруднения, то вы всегда можете задать вопрос в комментариях, мы постараемся ответить на него максимально оперативно!
