Как подключить и установить розетку

Как подключить выключатель вы уже знаете. Тема же сегодняшней статьи — подключение розетки и ее установка.

В принципе, на рынке существует множество типов электрических розеток. Причем электрические розетки различаются по форме, размеру и типу соединения. Но мы не будем вдаваться в частности. В этой статье мы покажем вам в обобщенном варианте, как установить розетку и как подключить ее.

Подключение розетки: порядок действий

В ходе подключения, как правило, придерживаются определенной последовательности действий. Рассмотрим более подробно те этапы, которые следует соблюдать.

Подготовительные операции

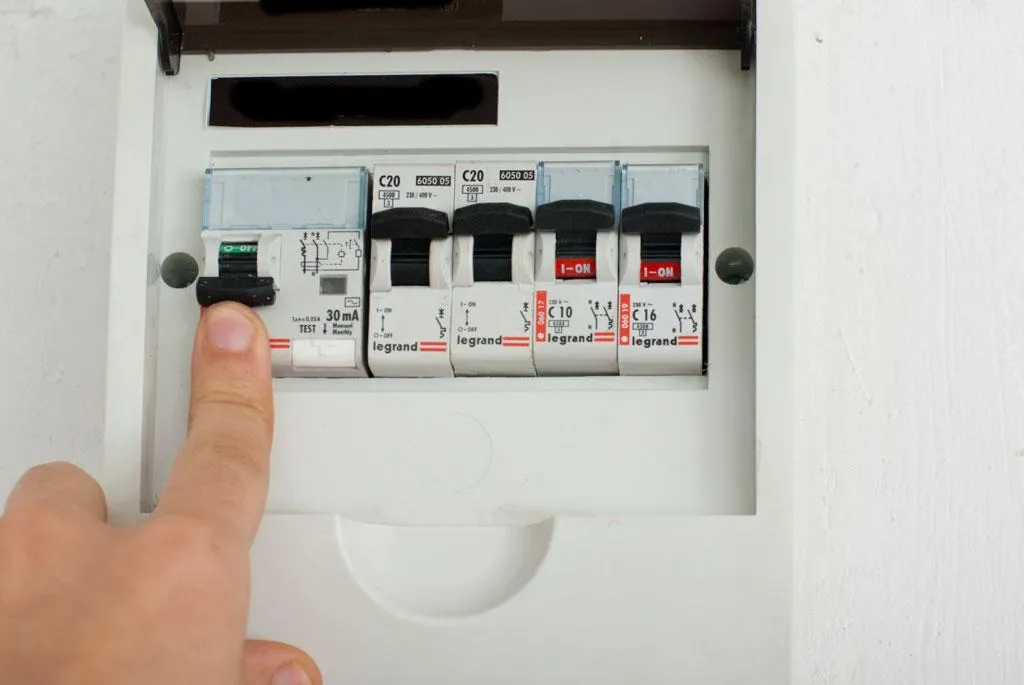

Первое, что нужно сделать — выключить питание. Не забывайте о безопасности в о время работы с электричеством.

С помощью тестера проверьте напряжение на каждом проводе, убедитесь, что к ним прикасаться безопасно. Проверяйте несколько раз, прежде чем прикасаться к электрическим проводам.

Как подключить и установить розетку

Подготовьте коробку для розетки, чтобы все провода находились в свободном доступе. Если вам необходимо установить подрозетник, аккуратно сделайте отверстие нужного размера в гипсокартонном листе. После этого вставьте в него ваш подрозетник.

Как подключить и установить розетку

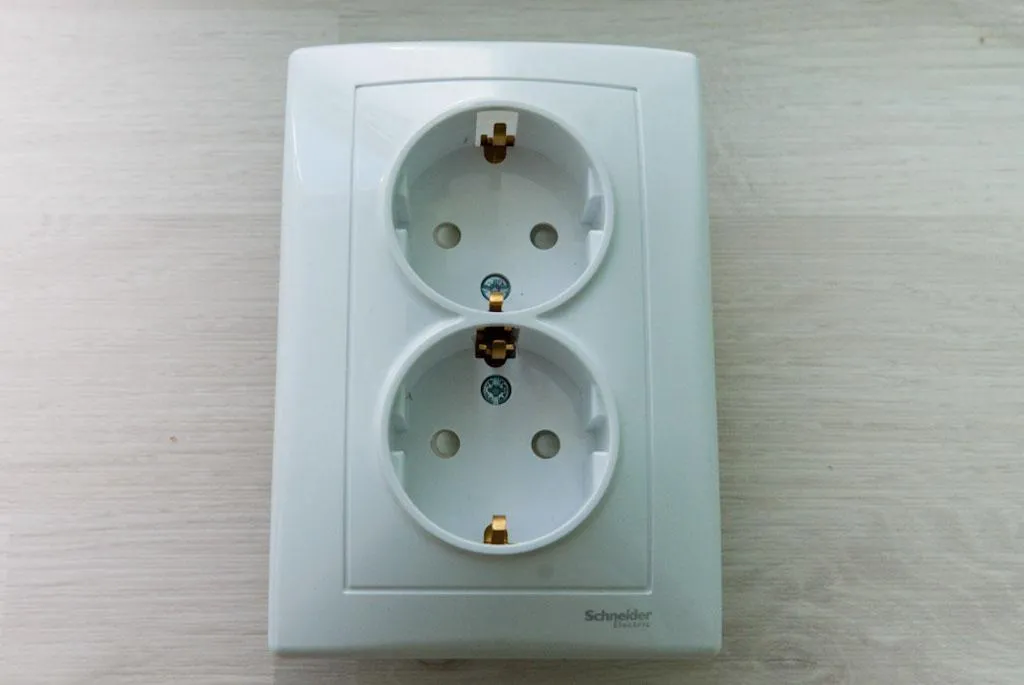

На этом изображении можно увидеть розетку, которую мы будем подключать. Розетка европейского стандарта. Она имеет два входа и заземление.

Как подключить и установить розетку

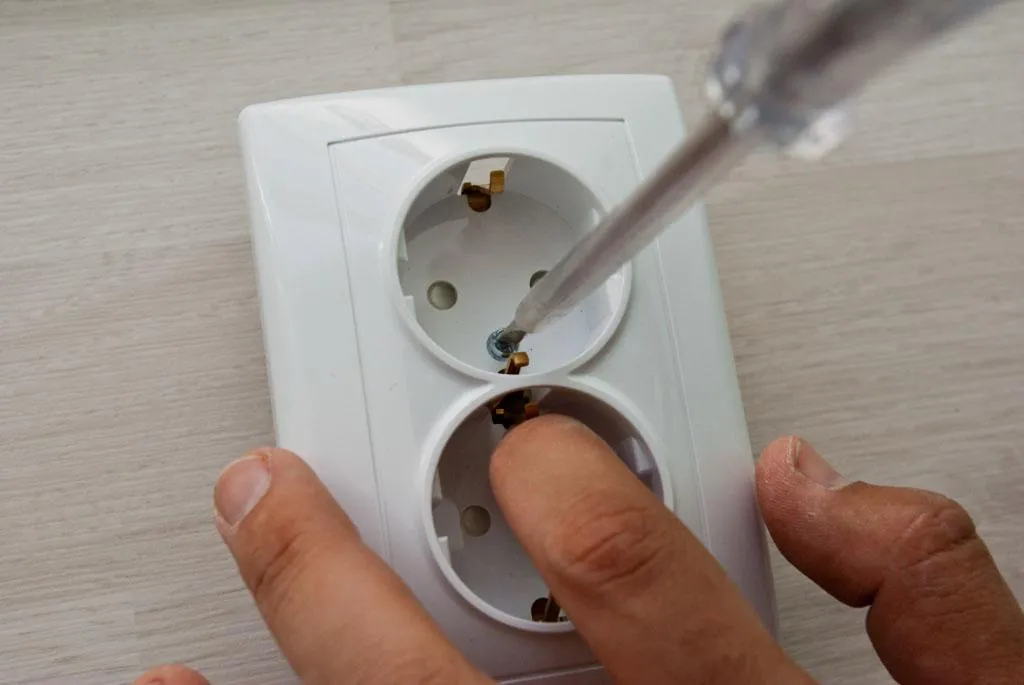

Для подключения розетки к электрическим проводам разбираем розетку, отделяем внутреннюю часть от наружного корпуса розетки, снимаем крышку.

Как подключить и установить розетку

Чтобы не потерять винты, оставляем их в крышке розетки. Вот что у нас должно получиться.

Как подключить и установить розетку

Монтаж розетки

Теперь, когда мы разделили розетку, пришло время начать монтаж розетки. Используя плоскогубцы, укоротите торчащие из стены провода, так чтобы они выходили из стены сантиметров на 15.

Этой длины должно быть достаточно, чтобы иметь возможность подключить розетку. Но в то же время эта длина удобна, чтобы поместиться внутри распределительной коробки без каких-либо затруднений. Помните, что вы не должны оставлять провода слишком длинными, потому что они могут не вписаться в распределительную коробку, и вам придется повторять операцию.

Как подключить и установить розетку

После того, как мы убедились в правильности длины оставленных проводов, их срезают на нужном уровне, а мы приступаем к следующему шагу. Используя плоскогубцы, уберем изоляцию на концах на 2,5 см.

Подключение розетки

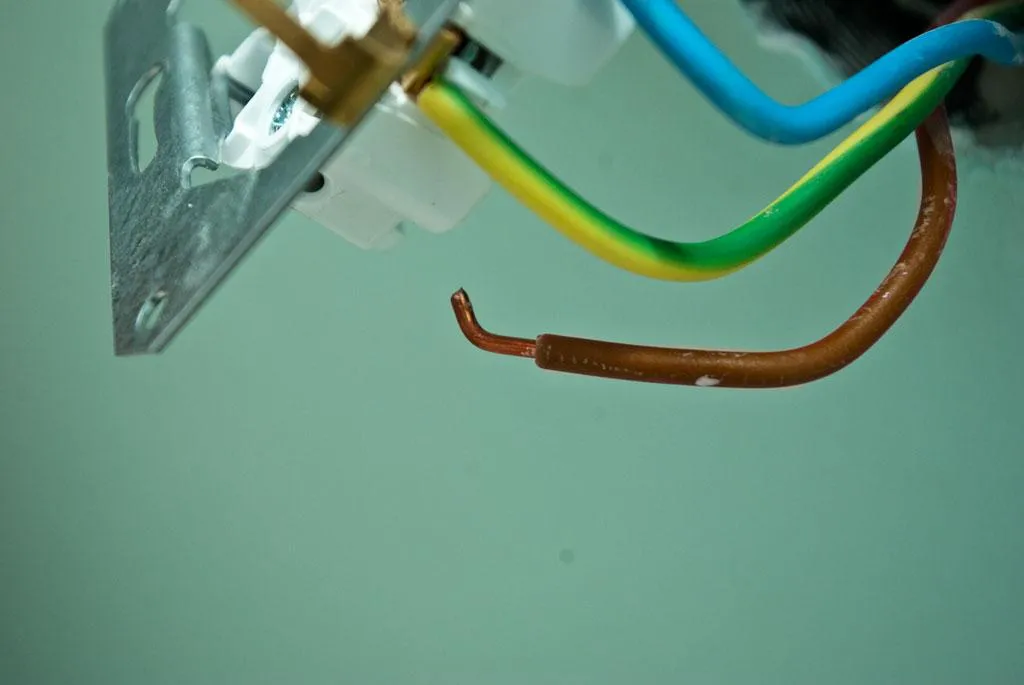

Затем с помощью плоскогубцев, как показано на рисунке, согните оголенные провода буквой Г. Это необходимо сделать для того, чтобы вставить провода в клеммы розетки.

Как подключить и установить розетку

Подробная статья про Цвета и маркировка проводов

Не забывайте про правильность подключения проводов. Как правило, цветность проводов используют следующим образом:

  • белый или коричневый — фаза;
  • синий или черный — ноль;
  • желтый, зеленый, желто-зеленый — заземление;

ВНИМАНИЕ!!!
Особенно важное правило: самый светлый провод — фаза.

Как подключить и установить розетку

После того, как вы поместите конец проволоки в нужное место, зафиксируйте его в этом положении, затянув винт.

Как подключить и установить розетку

Как установить подключенную розетку

После того, как провода подключены к розетке, необходимо расположить их в подрозетнике. Так, чтобы туда же поместилась сама розетка. Наживите болты крепления розетки к распределительной коробке, не затягивая их до конца. Это необходимо для дальнейшего выравнивания розетки по уровню.

Как подключить и установить розетку

Для того, чтобы выровнять электрическую розетку, мы обычно используем лазерный уровень. Но вы можете также использовать спиртовой уровень.

Убедитесь, что лазерный уровень правильно установлен.  После того, как вы выровняете розетку, стяните ее винтами.

Как подключить и установить розетку

На завершающем этапе установите крышку розетки на место и стяните её шурупами. Если понадобится, отрегулируйте по уровню.

Как подключить и установить розетку

Используйте отвертку, чтобы прикрепить крышку. Помните, что закручивать нужно по часовой стрелке. Будьте осторожны и не затягивайте винты слишком сильно, потому что это может привести к повреждению покрытия (крышка может сломаться).

После того, как вы закончили установку розетки, перейдите к электрической панели и включить питание. С помощью тестера проверьте наличие питания.

Как подключить и установить розетку

Итак, вы прочли нашу статью. Однако порой просмотр видео оказывается более эффективным. Именно поэтому мы подобрали для вас видеоролик, где подключение розетки освещено более детально и немного в другом ракурсе. Предлагаем познакомиться и с этим видеоматериалом:

Благодарим вас за чтение нашей статьи о том, как установить электрическую розетку. Мы рекомендуем вам также прочитать другие наши статьи из раздела «Электрика». Не забудьте поделиться статьями со своими друзьями на ВКонтакте, Одноклассники, Twitter, Facebook и Google Plus.
