Эта статья о том, как установить выключатель света. Вообще говоря, они используются, чтобы управлять электрическим освещением в жилых и коммерческих зданиях. В большинстве этих случаев они установлены на стене в определенном местоположении в комнате, высота, на которой они установлены или форма выключателей, разные в зависимости от вашего пожелания.

Выключатели имеет много видов: одинарный и многократный, внутренний и наружный. Монтаж должен осуществлять человек, имеющий опыт работы с электричеством.

Как установить переклюатель

Первое вещь, которую Вы должны сделать, состоит в том, чтобы выключить рубильник. Некоторые люди полагают, что это безопасно выключить только счетчик, на котором Вы устанавливаете выключатель, но мы настоятельно рекомендуем Вам, чтобы основной автомат подачи энергии был выключен.

Отключить Автомат, рубильник
Выключаем автомат

Затем, используйте тестера напряжения на каждом проводе, чтобы удостовериться, чтобы удостовериться что нет электричества и всё безопасно. Мы подчеркиваем , что это лучше проверять несколько раз, прежде, чем касаться электрических проводов.

Читайте также Умный выключатель света в квартире (Умный дом)

Проводка для подключения выключателя
Проводка подключения освещения

Следующий шаг проекта, нужно убрать краску, остатки или грязь от коробки, используя плоскогубцы. Удостоверьтесь, что в месте под выключатель нет мусора и лишних материалов. Эта операция важна, особенно если Вы имеете дело с только что построенным домом или перекрашенной комнатой.

Однако, даже если Вы заменяете старый выключатель, нужно удостовериться, что новый будет установлен и выровнен должным образом.

Электрический выключатель
Корпус и рамка

После того, как Вы купили выключатель света, Вы должны вскрыть его, используя отвертку. Эта операция важна, поскольку Вы соедините электрические провода с внутренней частью.

Следующий шаг проекта, после того, как мы вскрыли выключатель света, нужно начать подключать. Используйте плоскогубцы, чтобы отрезать лишние провода на расстоянии приблизительно 15 см от стены.

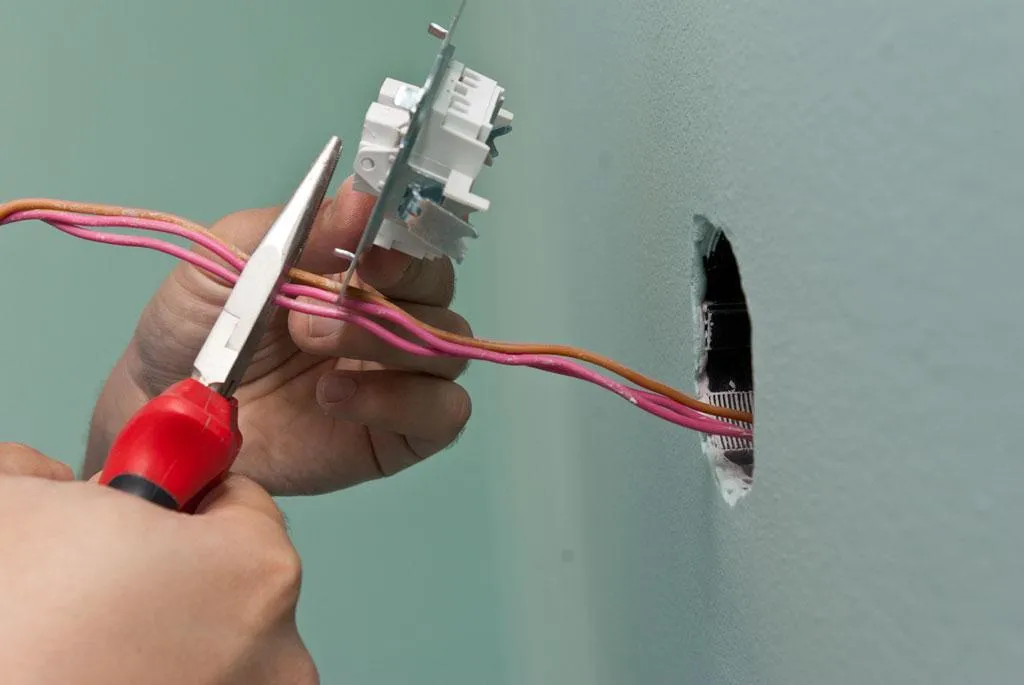

Укорачиваем провода
Укорачиваем провода

Этой длины должно быть достаточно для подключения выключателя, и удобнее работать. Помните, что не стоит оставлять длинные провода, в дальнейшем они могут не полезть в коробку.

После того, как мы удостоверились, что провода укорочены к надлежащей длине, продолжаем двигаться к следующему шагу. Используйте плоскогубцы, чтобы снять приблизительно 2.5 см изоляции проводов. Помните, во избежании в дальнейшем касания оголенного провода, не снимайте фаску больше указанной длины.

Читайте также Выключатель в бане своими руками

Зачищаем провод для подключения
Зачищаем провод для подключения

Как подключить

Используйте плоскогубцы, чтобы согнуть конец проводов в L-форме (в зависимости от крепления к клеммам).

Подробная статья про Цвета и маркировка проводов

Не забывайте про правильность подключения проводов. Принято использовать следующие цвета проводов:

  •  белый или коричневый — фаза;
  • синий или черный — ноль;
  • желтый, зеленый, желто-зеленый — заземление;

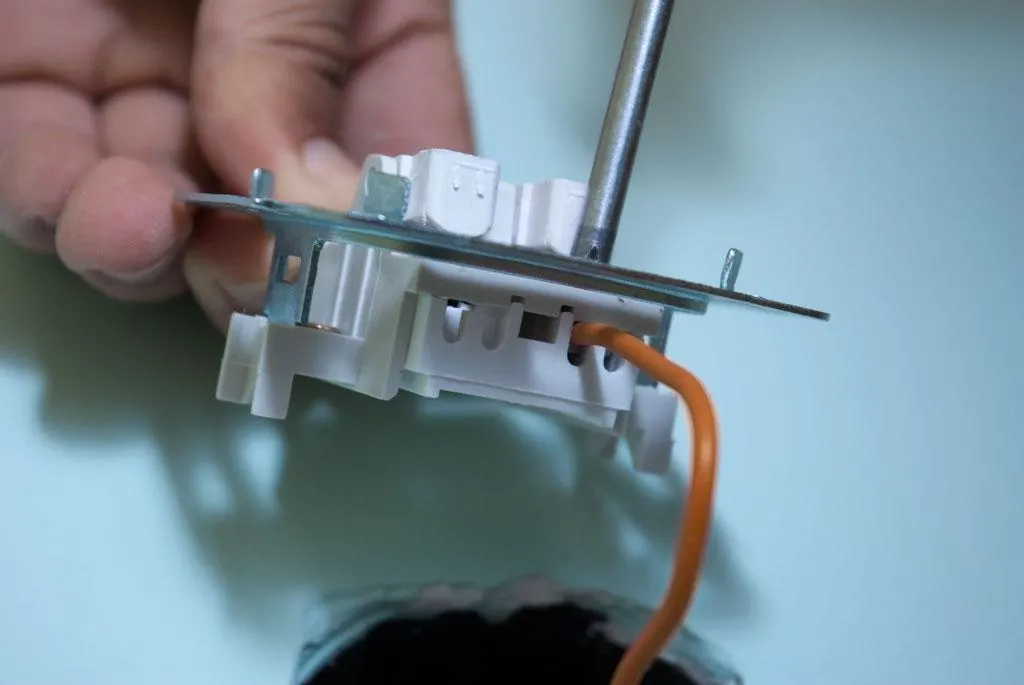

Прикручиваем провода к выключателю
Прикручиваем провода

И общее правило: самый светлый провод — фаза (белый, бело-коричневый, коричневый).

Отверткой крепко прикрутите винты, прижимающие провода в выключателе.

Прикручиваем провода к выключателю 2
Прикручиваем провода по цветам

После того, как Вы закончили подключать выключатель света, лучше проверить еще раз, все ли провода на месте и крепко закреплены. На данном этапе у вас должна получиться следующая картина:

Провода прикручены к выключателю
Подключение двухклавишного переключателя

После того как вы подключите к выключателю все провода и проверите их надежность, аккуратно вложите провода в коробку. Туда же вставьте переключатель и если всё встает на свои места закрепите его винтами.

Устанавливаем корпус выключателя в отверстие
Устанавливаем корпус переключателя в отверстие

Чтобы выровнять выключатель света, можно использовать лазерный уровень, но Вы можете использовать стационарный уровень. Это только сделает процесс немного более трудным, специально для новичков. После того как вы уровнем выровняли, окончательно подтяните винты.

Устанавливаем выключатель по уровню
Устанавливаем по уровню

Следующий шаг после установки выключателя света в коробке, установите клавиши. Достаточно приложить кнопку и немного надавить, для того чтобы она села в свои пазы.

Прикручиваем основание выключателя к стене
Прикручиваем основание выключателя к стене

Эта операция не сложна, и кроме того, она представляет один из заключительных шагов процесса.

Устанавливаем кнопки выключателя
Устанавливаем кнопки выключателя

Читайте также Как подключить и установить розетку

Если вы закончили подключение и установку, пройдите к рубильнику и включите общий свет.

Последний шаг,  включить свет, используя новый установленный выключатель света, чтобы проверить, окупилась ли тяжелая работа. Если свет загорается без помех — это означает что вы сделали все правильно.

Выключатель света установлен
Переключатель света установлен

Схемы подключения выключателя света

На картинке вы можете посмотреть как правильно подключать электрический выключатель света: одноклавишный, двуклавишный и так далее.

Схемы подключения выключателя света
Схемы подключения выключателя света

Спасибо за чтение нашей статьи о том, как подключить и установить выключатель света, мы рекомендуем Вам прочесть другие наши статьи.
