Соединение проводов: пять основных способов

Безопасное соединение проводов электропроводки – одно из условий пожарной безопасности любого дома и, следовательно, безопасности проживания в нем людей. Поскольку многим домохозяевам зачастую приходится производить соединение разных проводов своими силами, мы решили подборку сегодняшних лайфхаков превратить в своеобразный фото-урок, чтобы научить их правильным приемам выполнения этой операции.

Основные средства и приемы, с помощью которых производится соединение проводов

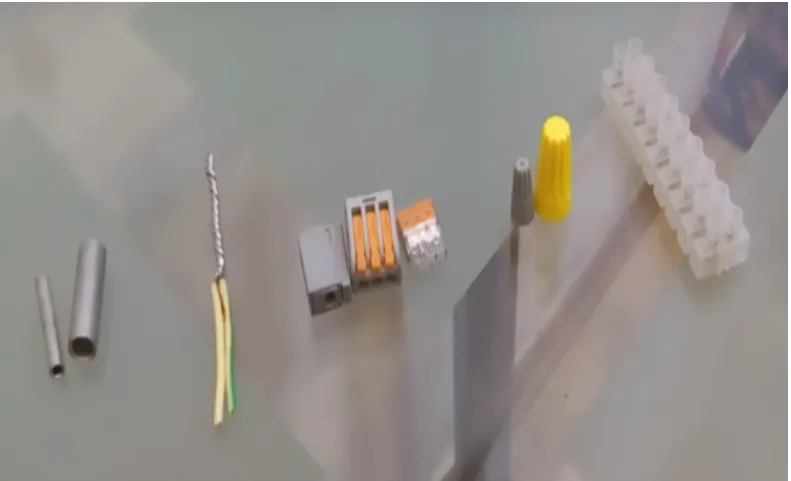

Довольно часто доморощенные электрики при соединении проводов ограничиваются простой скруткой. Однако данный метод полной гарантии безопасности не дает. Следует знать, что полную безопасность может гарантировать такое проводное соединение, которое выполнено с помощью:

1. гильз;
2. пайки;
3. клеммников Wago;
4. колпачков;
5. клеммных колодок.

Использование трех последних способов затруднений, как правило, не вызывает, поскольку надежность соединения проводов в них обеспечивается пружинными контактами (клеммники Ваго), конусными пружинами (колпачки) или винтами (клеммные колодки). В нашей сегодняшней статье мы остановимся лишь на правильном выполнении гильзовых и паечных соединений.

Читайте также Как зачищать электрические провода

Соединение проводов с помощью гильз

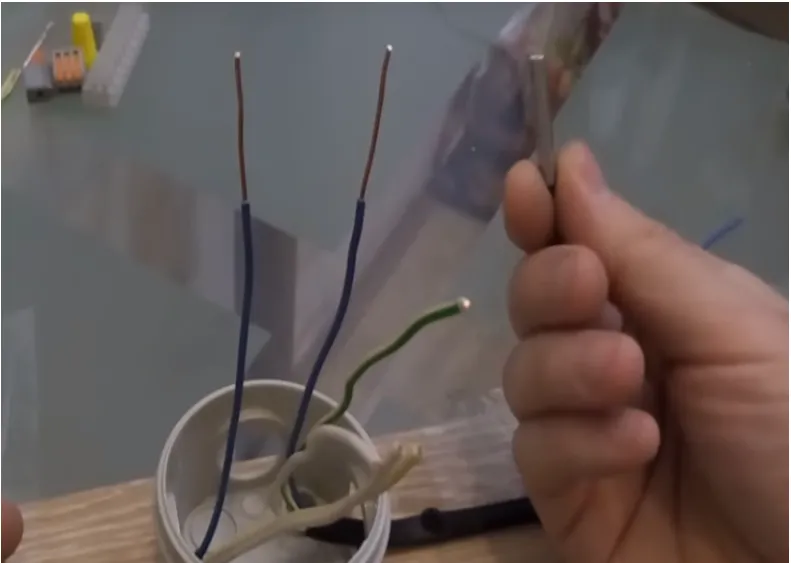

Решив соединить провода с помощью гильз, следует концы их зачистить и подобрать гильзу нужного диаметра.

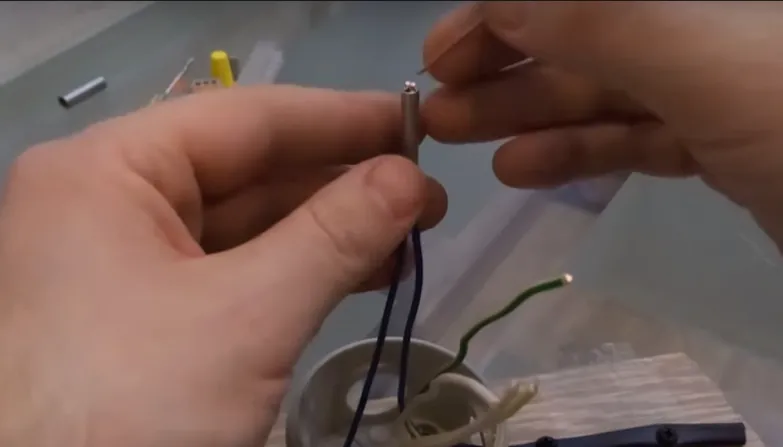

Надетую на провода гильзу можно уплотнить, вставив в нее дополнительный проводник.

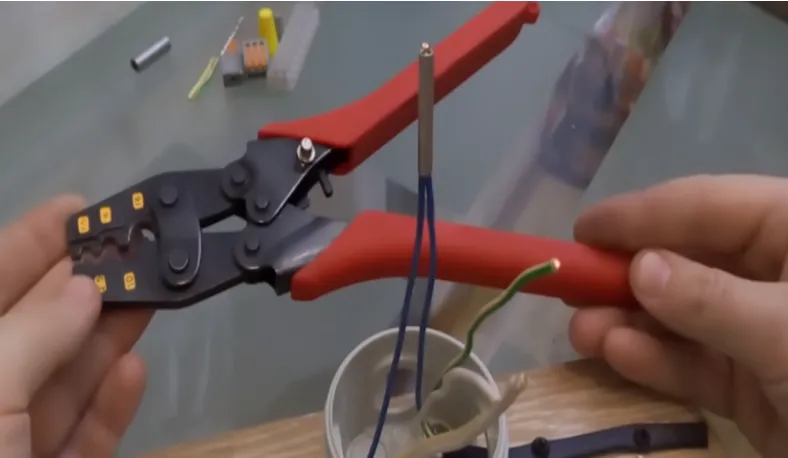

Опрессовка гильзы выполняется специальными клещами, на которых имеются выемки, промаркированные в соответствии с размером обрабатываемой гильзы.

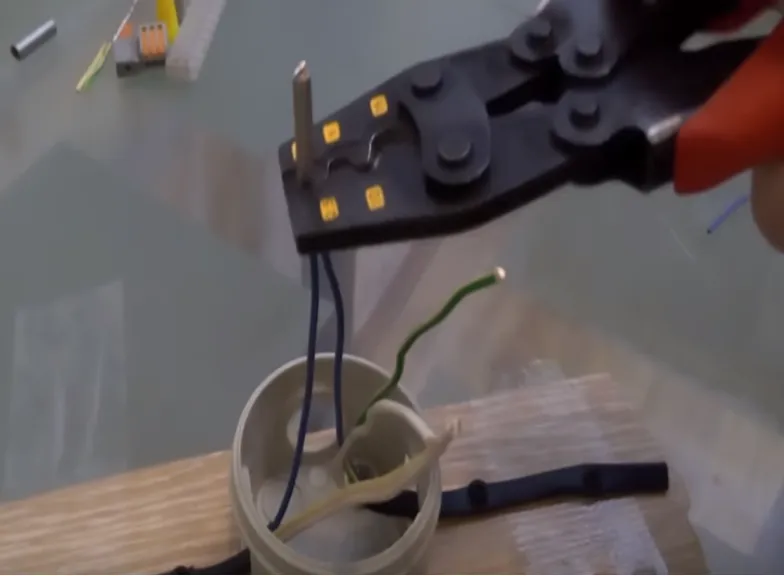

Если гильза небольшая, ее опрессовка без труда производится усилием одной руки.

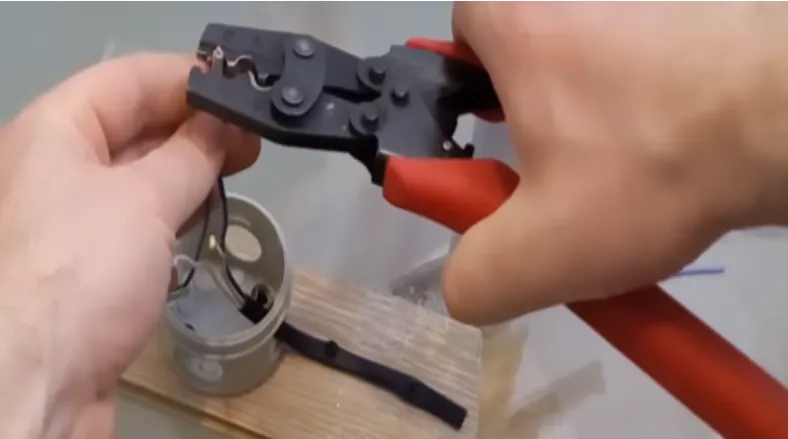

Перевернув клещи, опрессовку следует произвести еще в одной дополнительной точке.

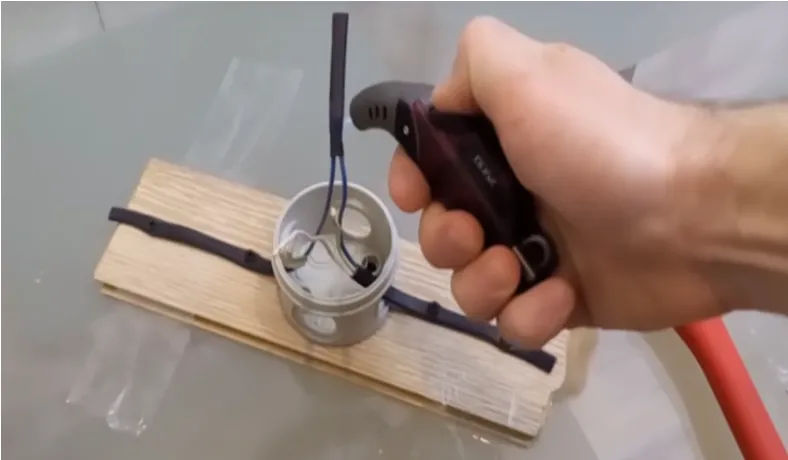

Изоляция выполненного соединения производится с помощью термоусадки, которая закрепляется на месте огнем газовой горелки.

Подобное соединение проводов очень надежно и обслуживания в процессе эксплуатации не требует. Этот способ можно существенно удешевить, если покупные гильзы заменить самостоятельно изготовленными кусочками медной трубки.

Об основных правилах выполнения электропроводки в частном доме мы уже рассказывали в статье, посвященной этому вопросу. Обязательно прочитайте ее, если вопрос электрификации стоит в вашей повестке дня.

Соединение проводов с помощью пайки

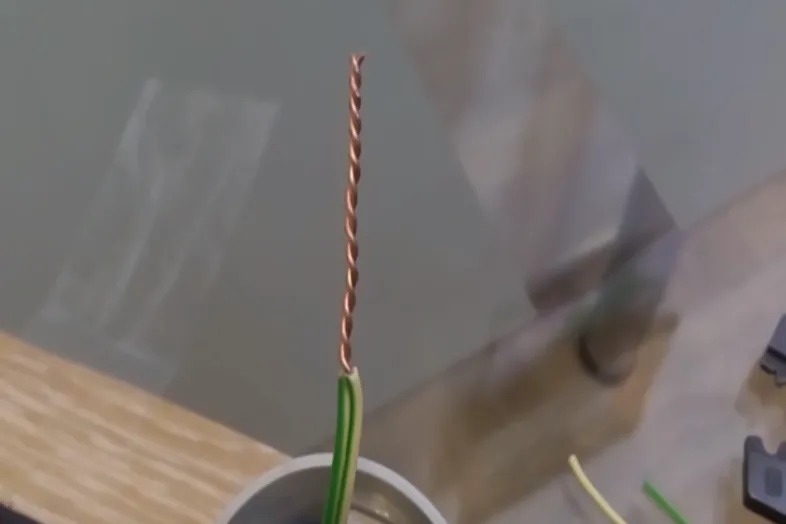

Для выполнения спайки провода зачищают на 5-6 см и скручивают так, чтобы скрутка получилась очень плотной. Высокая плотность скрутки является гарантией хорошего контакта между проводами и низкого сопротивления между ними.

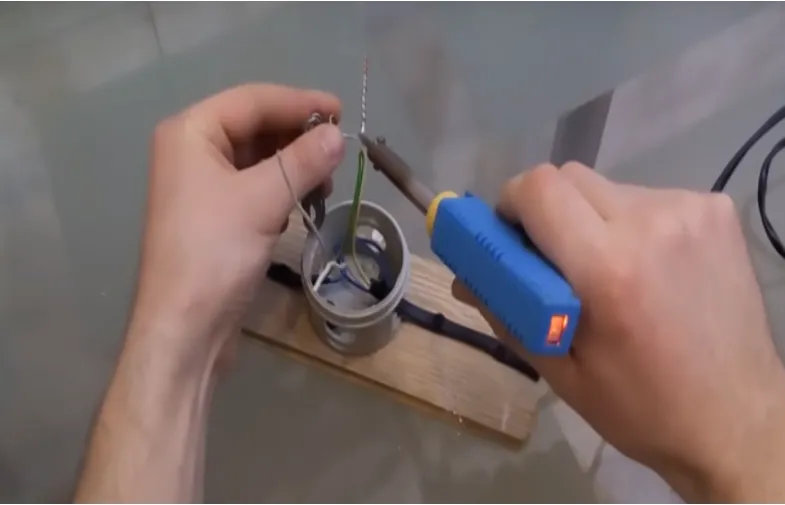

Скрутку следует тщательно прогреть паяльником и пропаять с ее двух сторон, используя канифоль и оловянно-свинцовый припой.

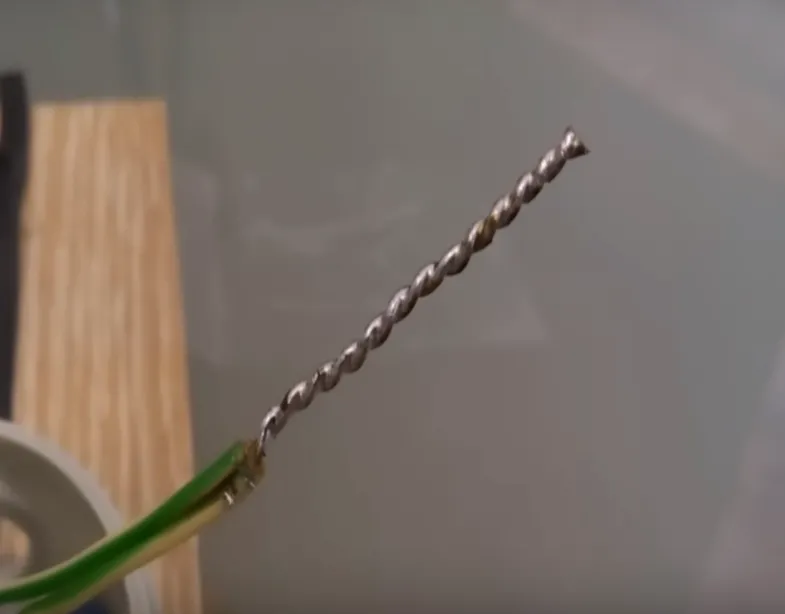

Слой припоя не должен быть чрезмерно толстым, чтобы не образовалось потеков. Правильно пропаянная скрутка должна выглядеть вот так:

Спаянная скрутка должна быть заизолирована термоусадкой.

Соединение проводов электропроводки с помощью спайки является наиболее надежным и безопасным.

Итак, пожалуйста, запомните, что соединение проводов с помощью простой скрутки не является достаточно надежным. Надеемся, что изложенная нами информация позволит вам уложить электрическую проводку в вашем доме так, что она никогда не станет для вас источником каких бы то ни было проблем.
