Клеммники: все, что вам нужно знать, соединяя провода у себя дома

Электрика

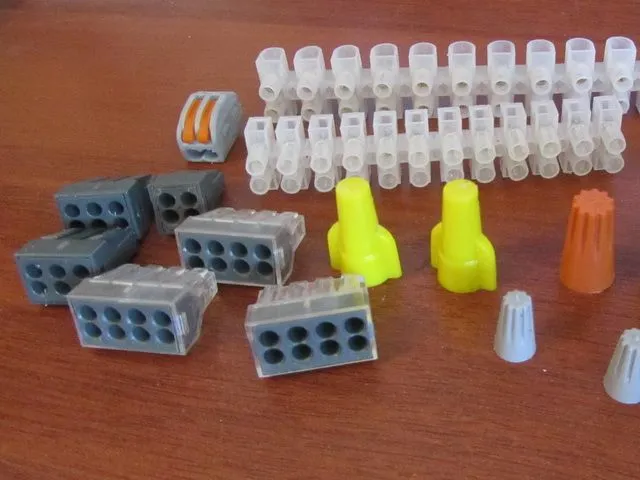

Клеммники для соединения проводов – наиболее удобный, безопасный и доступный для каждого домашнего мастера способ электромонтажа. Чтобы вы имели представление, в каких ситуациях следует применять то или иное клеммное устройство, мы решили вкратце охарактеризовать их наиболее востребованные модели и кратко рассказать об основных правилах их установки.

Клеммники WAGO

Для бытовых целей лучше всего подходят устройства следующих серий:

Серия WAGO 2273

бытовые клеммники

Как и при использовании большинства других клеммников, концы соединяемых проводов зачищаются на 10 мм. Зачищенные провода вставляются в клеммное устройство до упора. Изделия данной серии очень надежны, если их не ставить под чрезмерную нагрузку. Поскольку они способны выдерживать ток до 24 ампер, лучше всего эти устройства подойдут для подключения приборов освещения.

Читайте также Как правильно соединить провода в распределительной коробке

Серия WAGO 222

Пружинные клеммники фирмы WAGO данной серии, благодаря имеющимся в них удобным рычажкам, идеально подходят для создания временных подключений.

Клеммник WAGO 222

Серия WAGO 224

Пружинные клеммники фирмы WAGO 224-й серии очень удобно использовать для подключения таких осветительных приборов, как, например, люстры.

Клеммники WAGO 224

Клеммники WAGO 224 сконструированы так, что с их помощью можно без труда соединять одножильные провода, выходящие из внутристенной проводки, с многожильными, обычно закладываемыми в осветительные приборы.

Одножильные провода вставляются в круглое отверстие клеммника, обработанное специальной смазкой. Особенность данной смазки состоит в том, что она позволяет подключать даже алюминиевые провода. Выполненное соединение легко разобрать, нажав на рычажок. При использовании таких клеммников следует помнить, что они рассчитаны на ток, сила которого не превышает 20 А.

Колпачковые соединительные изолирующие зажимы СИЗ

внешний вид колпачка СИЗ

Чтобы соединить проводники таким колпачком, необходимой их зачистить на длину, слегка меньшую глубины колпачка. Колпачок просто накручивается на провода, а выполненное с его помощью готовое соединение дополнительной изоляции не требует.

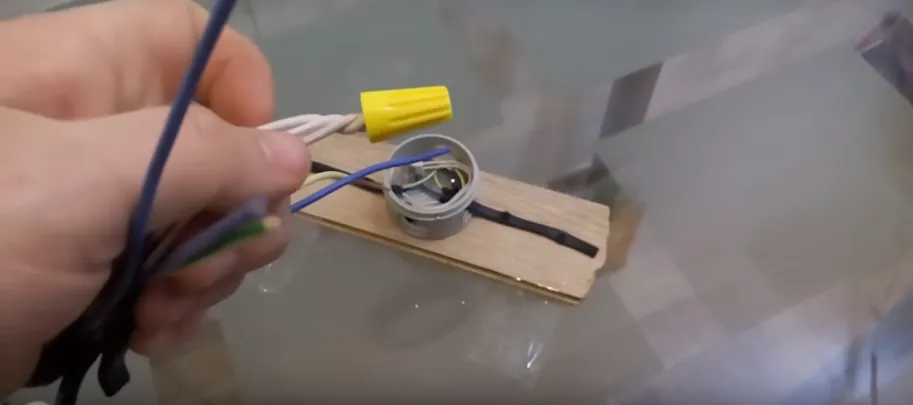

колпачковое соединение проводов

Надежность соединения проводов с помощью колпачков СИЗ можно повысить. Для этого провода зачищаются сантиметров на шесть и на них накручивается колпачок так, чтобы зачищенные концы перекрутились между собой.

как повысить надежность соединения проводов

Винтовые клеммники

винтовые клеммники

Профессионалы не рекомендуют использовать клеммники данного типа для соединения алюминиевых проводов. Если соединяемые с их помощью провода являются одножильными, то их необходимо всего лишь зачистить. При работе с многожильными проводами их концы следует залудить или опрессовать специальными обжимными наконечниками соответствующего диаметра. Опрессовка обеспечит лучший контакт и исключит вероятность повреждения жил проводника.

Опрессовка применяется и в качестве самостоятельного средства соединения проводов. О порядке ее выполнения мы рассказывали в статье, опубликованной несколько ранее.

наконечник провода

Винтовой клеммник

Винтовой клеммник (также известный как винтовая клемма или клемма со скобой) представляет собой устройство для соединения проводов, использующее механизм винта для надежной фиксации проводов.

  • Корпус: Винтовой клеммник обычно имеет пластиковый или металлический корпус, в котором расположены контакты и механизм винта.
  • Контакты: Внутри корпуса находятся контакты, к которым подключаются провода. Контакты обычно имеют отверстия или зажимы для вставки проводов.
  • Механизм винта: Главной особенностью винтового клеммника является механизм винта. Винт позволяет зажимать провода внутри клеммника, обеспечивая надежное соединение. Вращение винта позволяет затянуть или ослабить зажим, что облегчает установку и удаление проводов.

Преимущества винтового клеммника включают простоту установки и удаления проводов, возможность повторного использования, надежное соединение и способность справляться с высокими токовыми нагрузками. Они также обеспечивают удобство при монтаже и обслуживании электрических систем.

Видео: Как соединить силовой кабель многожильный и одножильный

Важно правильно затягивать винт, чтобы обеспечить надежное соединение проводов и избежать перегрева или разъединения. При работе с винтовым клеммником следует соблюдать меры предосторожности, отключив питание и обращая внимание на положительный и отрицательный контакты, чтобы избежать неправильного подключения проводов.

Как пользоваться клеммниками для соединения проводов

Клеммники представляют собой удобные и безопасные устройства для соединения проводов. Они используются в электрических системах для надежного и безопасного подключения проводов без необходимости пайки или использования других способов соединения.

Вот пошаговая инструкция о том, как пользоваться клеммниками для соединения проводов:

  1. Подготовьте провода. Откоротите концы проводов на несколько миллиметров, чтобы обеспечить чистую и обнаженную часть провода для подключения. Если провода имеют изоляцию, удалите ее с помощью кусачек или ножа, оставив только обнаженные провода.
  2. Откройте клеммник. Клеммники обычно имеют откидные крышки или зажимы, которые можно открыть для доступа к контактам. Откройте клеммник так, чтобы контакты были видны и доступны для вставки проводов.
  3. Вставьте проводы. Вставьте обнаженные концы проводов в соответствующие отверстия или зажимы клеммника. Убедитесь, что проводы полностью вставлены и надежно фиксируются внутри клеммника.
  4. Закрепите провода. Если клеммник имеет откидную крышку, закройте ее, чтобы зафиксировать провода на своем месте. Если клеммник имеет зажимы, убедитесь, что они надежно захватывают провод и фиксируют его.
  5. Проверьте соединение. После закрепления проводов в клеммнике, убедитесь, что соединение надежно и безопасно. Проведите визуальный осмотр, чтобы убедиться, что провода правильно вставлены и не образуют контакта с другими проводами или металлическими частями.

Важно помнить, что перед выполнением любых работ с электрическими системами следует отключить питание для предотвращения возможности поражения электрическим током. Также убедитесь, что провода надежно закреплены в клеммнике и не допускают случайного разъединения.

Следуя этим простым инструкциям, вы сможете безопасно и надежно соединить провода с помощью клеммников.

Видео: Как соединить провода (Клеммники, Зажимы)

Читайте также Какие бывают огнетушители и как ими пользоваться

Мы рассказали вам об основных клеммных устройствах, используемых в ходе электрического монтажа, выполняемого в жилых помещениях. Если вы намереваетесь выполнить такую работу своими руками, надеемся, что изложенная информация поможет вам произвести все соединения совершенно правильно и сделать их абсолютно безопасными.
