Проводка и способ ее прокладки определяются конкретными условиями. Выбор же проводов и электрофурнитуры зависит от того, в какую проводку они будут установлены: в скрытую или открытую.
Термином электрофурнитура обозначается совокупность переключателей, выключателей, розеток, монтажных коробок и тд. Если с большинством этих элементом существует довольно большая ясность, то по поводу монтажных коробок, которые могут быть прямоугольными, квадратными и круглыми, необходимо уточнить следующее. Они могут быть:
- внешними – устанавливаемыми на поверхности стены;
- подштукатурными с крышкой, если речь идет о сквозных или распределительных коробках;
- подштукатурными без крышек, если коробка предназначена для установки в нее розетки или выключателя.
Внимание! Соединение проводов в коробках должно производиться всегда с использованием специальных колец и зажимов. Ограничиваться лишь их скручиванием нельзя, поскольку подобный метод соединения может стать причиной искрения.
Тщательное продумывание электропроводки внутри дома позволяет предупредить возникновение сбоев в снабжении электричеством и максимально полно обеспечить им все уголки в доме. При планировании такой сети следует продумать вопросы не только касательно количества лампочек и розеток, но высчитать количество контуров, предусмотреть дополнительную защиту и перечень необходимых проводов и электроарматуры.
Также важным моментом будет грамотное расположение проводки в таких местах, где существует контакт с водой: ванных комнатах и саунах. Знание правил монтажа электрооборудования позволит создать наиболее оптимальные условия для проживания в доме.
Грамотное планирование электропроводки
Внутренняя проводка в среднем должна состоять из десяти или более контуров. Это позволяет избежать прекращения функционирования любого из них в случае аварийной ситуации. К тому же следует учитывать, что токоприемники значительной мощности (электроплита, въездные ворота, колодезный насос) лучше располагать на отдельном контуре, которые обустраиваются с применением пятижильных кабелей с большим сечением. Для однофазных токоприемников будет достаточно трехжильных проводов.
Немаловажным моментом следует считать тот факт, что монтаж внутренней проводки с разделением на многочисленные контуры — наиболее надежен и удобен, однако стоимость его достаточно высока. Это обусловлено использованием дорогостоящих компонентов: большего количества арматуры, кабелей и проводов, повышенной стоимости работ. Решение о создании определенного количества контуров принимает застройщик.
Специфика прокладывания проводов в частном доме
Монтаж внутренней проводки может осуществляться двумя основными методами:
- На поверхности стены. Так обычно располагают провод для внутренней проводки в гаражах, технических и подсобных помещениях. Для этого используются трубки, в которых проходят одножильные кабели, или многожильные провода, крепящиеся к стене специальными зажимами.
- Под штукатуркой. В этом случае применяются монтажные трубки, которые крепятся к стене без штукатурки. После же накладывания штукатурки в них протягивается нужное количество проводов (одножильных), и в завершении устанавливаются розетки и выключатели.
Существует также метод установки специальных коробов над столешницей на кухне, что особенно удобно при проведении ремонтных и отделочных работ.
Используемые материалы
Используемые арматура (розетки, выключатели) и провода должны подбираться в зависимости от места их установки. Сегодня в продаже имеется электроарматура различного вида:
- для накладного монтажа;
- для скрытой установки;
- с различной степенью влагозащищенности и устойчивости к пыли.
Для розеток имеется основное правило: все они должны иметь заземляющий контакт, который соединен с нулевым проводом защиты РЕ.
Специальные решения укладки проводки
Однако в местах, где особенно повышен риск поражения током (в сауне и в ванной комнате), требуется использовать специальные решения. К ним относится установка арматуры, электрических устройств и проводов с повышенной защитой.
Новые варианты ванных комнат предусматривают наличие дополнительных уравнительных соединений, которые заключаются в заземлении специальной клеммой металлических предметов и уравнительной шиной, установленных в распределительной коробке.
Перечисленные моменты позволяют максимально рационально провести электропроводку в доме и помещениях специального назначения с гарантией безопасности их использования.
Скрытая электропроводка
Монтаж электропроводки данным способом подразумевает выполнение работ в следующей последовательности:
- укладка проводов на неоштукатуренную поверхность стен;
- установка распределительных коробок;
- нанесение штукатурки.
Переключатели и розетки устанавливаются по окончании всех отделочных работ.

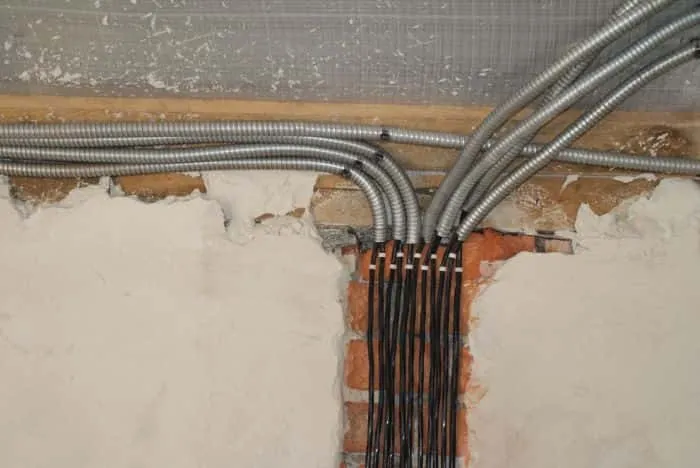

Скрытую проводку можно устанавливать и несколько по-иному:
- установить на неотделанные стены гофрорукава;
- смонтировать коробки;
- оштукатурить стены;
- провода протащить в установленные ранее гофрорукава.
Подобный подход позволяет в дальнейшем производить ремонты электропроводки, сопряженные с извлечением проводом, без нарушения внутренней отделки помещений.
Наружная проводка
Для технических помещений, к которым относятся и гаражи, принято обустройство электропроводок наружным способом, то есть поверх стеновой отделки. Как и в скрытой проводке, провода могут укладываться как в гофрорукавах, так и без них.

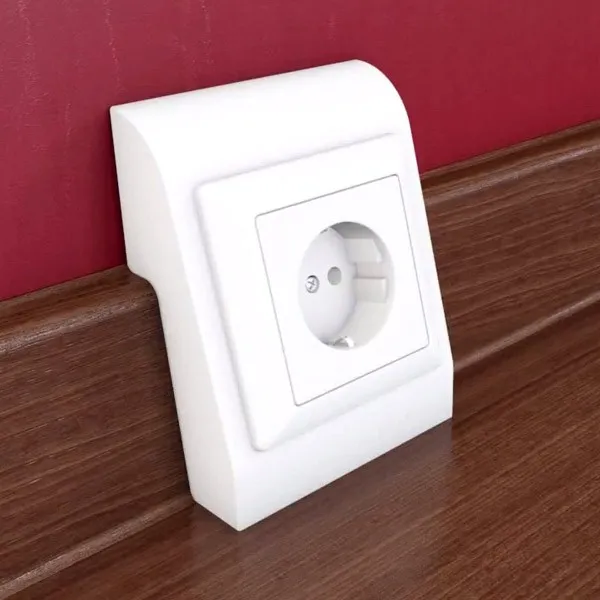

Инсталляционные короба
Чтобы электропроводка в доме была более эстетичной, часто применяются инсталляционные короба, достоинство которых также состоит в том, что при необходимости эксплуатационного ремонта они позволяют сохранить целостность стен.
Такие короба обладают небольшими размерами и приятным дизайном. Их располагают возле дверных коробок или в припольном пространстве. Они легко крепятся, изгибаются и режутся. В продаже также имеются большие инсталляционные короба, куда одновременно можно подводить проводки различного назначения (компьютерные, охранные, телефонные и тд).
Схема электропроводки
Выбор схемы электропроводки наглядно представлен в следующей таблице

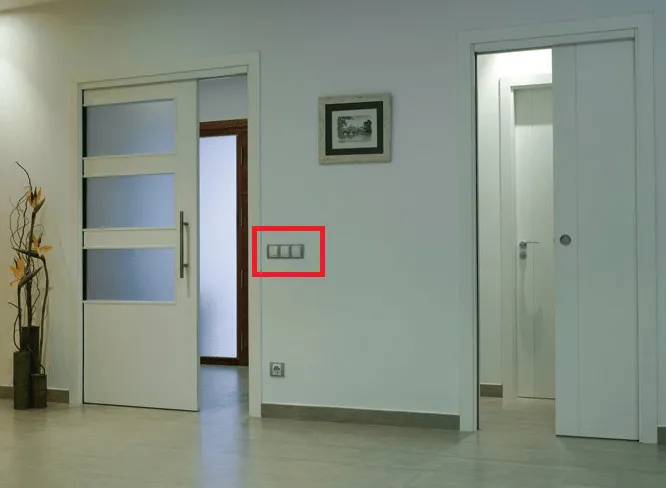

Куда необходимо устанавливать выключатели
Выключатели должны устанавливаться там, где это удобно для членов семьи. Если же особых предпочтений нет, то их монтируют, соблюдая следующие условия:
- внутри комнаты;
- в 15 см от дверной коробки в районе дверной ручки;
- на высоте 1,4 или 0,9 м.
Во влажных помещениях установка выключателей производится в основном снаружи. При установке внутри таких помещений корпус должен быть обязательно герметичным.

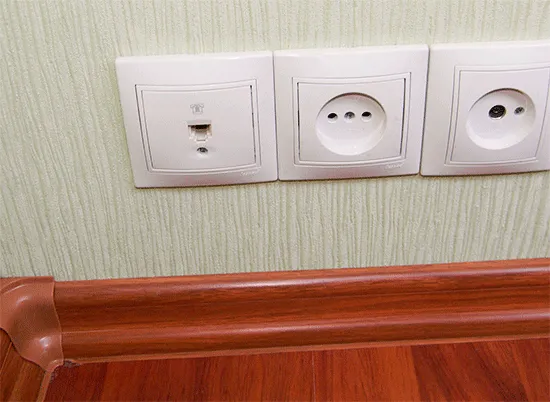

Где должны находиться розетки
Чаще всего схема электропроводки предполагает установку розеток на расстоянии около 0,3 м от пола, то есть довольно низко. В таком случае они не портят внутренний дизайн помещений, поскольку почти всегда скрыты мебелью. Так как розетки довольно недороги, на их количестве экономить не следует: так обеспечивается удобство подключения всех электроприборов и исключается необходимость использования удлинителей.
В кухонных помещениях розетки устанавливаются над рабочими поверхностями, то есть на высоте порядка 0,1-0,12 м.
Однако, как мы и говорили в начале статьи, выбор типа проводки и электрофурнитуры должен соответствовать конкретным условиям. Об этом рассказывается, в частности, в прилагаемом ниже видео:
Не могу конечно критиковать сильно статью, но и свои замечания все же изложу.
Мне хватило даже первого раздела по скрытой проводке, чтобы найти ряд замечаний, — скрутки в распаечных и монтажных коробках недопустимы (тут согласен), как и монтаж с применением всевозможных зажимов!!! Существует «Библия электрика», где четко сказано никаких зажимов и скруток, — только пайка!
Кроме того, прокладка скрытой проводки описана только на вновь строящемся объекте, а как быть с заменой проводки в уже существующем помещении? Куда девался старый способ прокладки в штробе?
