Центроискатель – самодельное приспособление для поиска середины

Кто-то ищет самодельное приспособление для столярной мастерской, кто-то для токарных станков или ручного фрезера, мы же предложим вам такую самодельную штуковину, которая может потребоваться практически повсюду. Середину изделия, его осевую линию зачастую приходится искать всем, не имея при этом под рукой ни рулетки, ни других измерительных инструментов: и столяру, и плотнику, и токарю, и даже такому мастеру, который умеет лишь забивать гвозди.

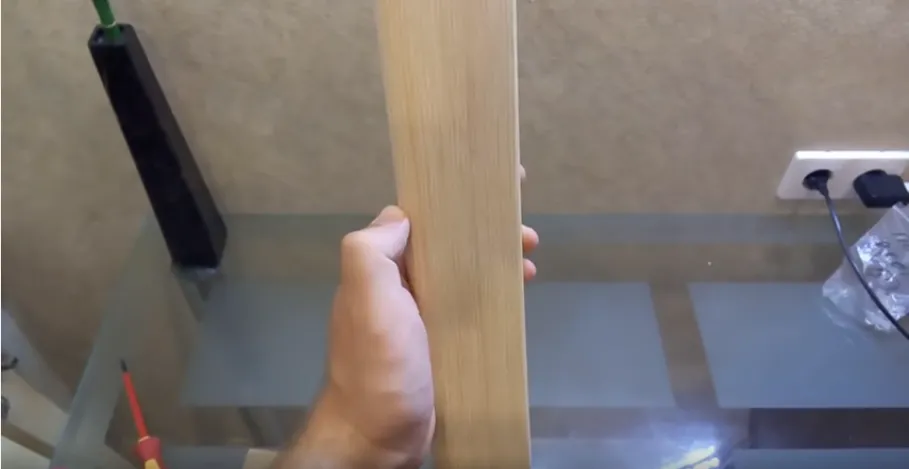

Осевую линию приходится искать на трубе, листе или какой-то другой удлиненной детали, как вот эта дощечка.

Как найти середину длинных предметов

Как своими руками сделать самодельное приспособление-центроискатель

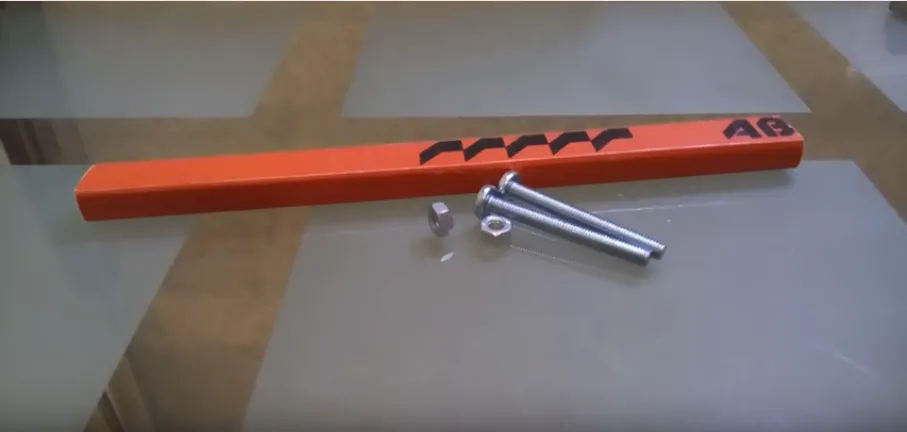

Для того чтобы изготовить наше самодельное приспособление потребуются:

  • деревянный брусок;
  • два болта;
  • две гайки.

Все необходимое, чтобы сделать самодельное приспособление

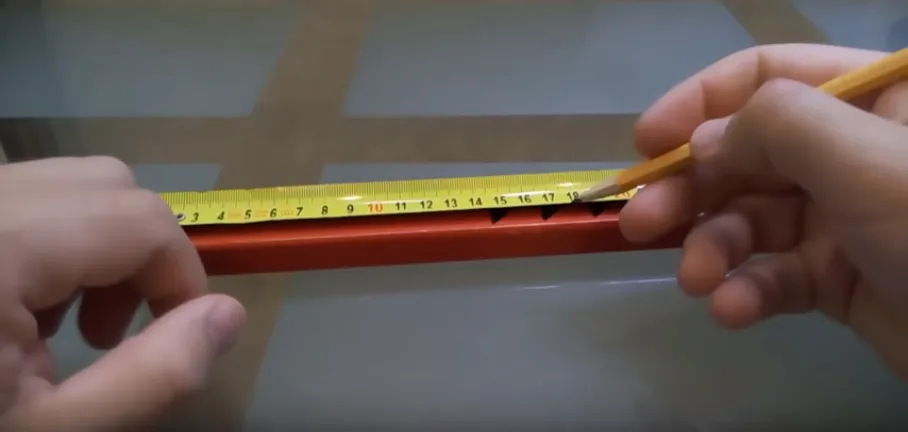

Работу начинаем с того, что находим середину длины бруска.

Определение середины бруска

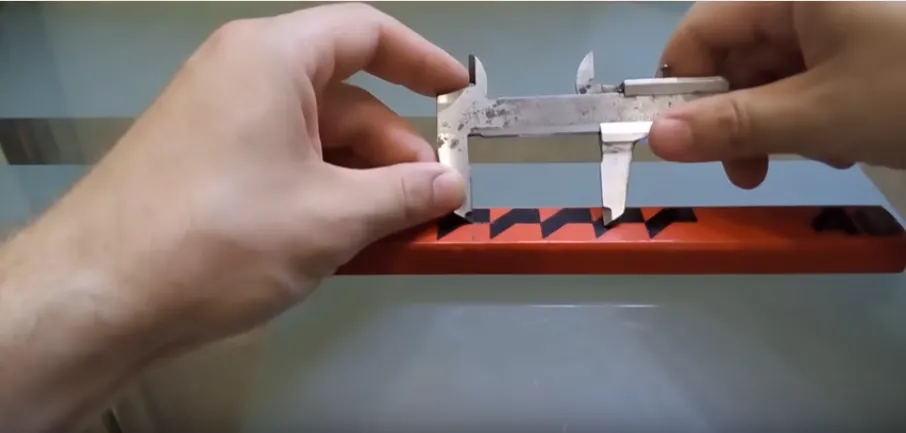

В этом месте отыскиваем середину бруска по ширине и делаем отметку для предстоящего сверления. В каждую из сторон от точки, обозначающей середину длины бруска, отмеряем отрезки, например, 5 и 10 см.

самодельное приспособление для столярной мастерской

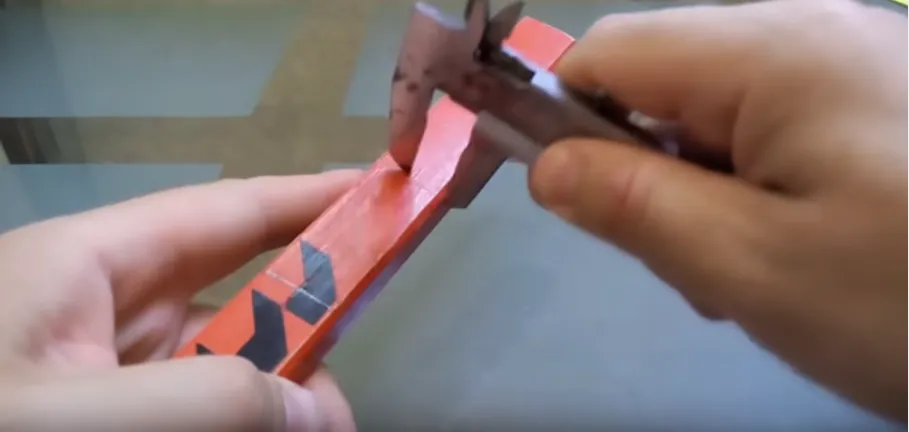

В этих местах намечаем точки для сверления.

Самодельное приспособление для определения осевой линии

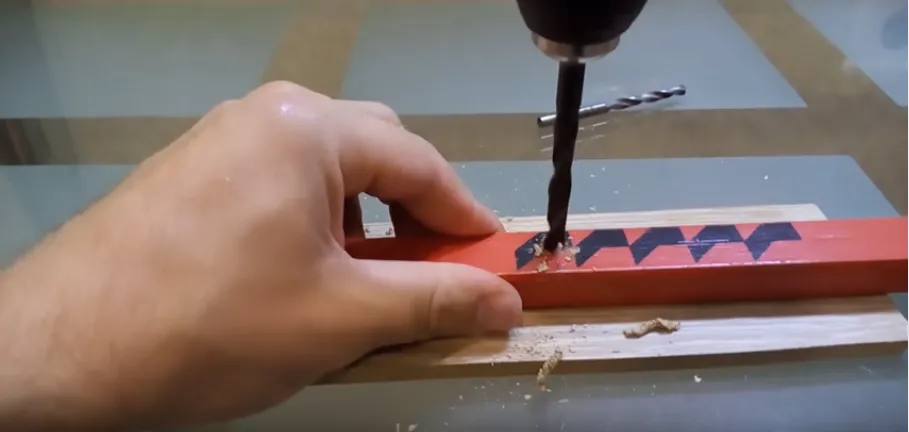

Высверливая центральное отверстие, следует взять сверло такого диаметра, чтобы в него с хорошим натягом входил карандаш.

Отверстие под карандаш

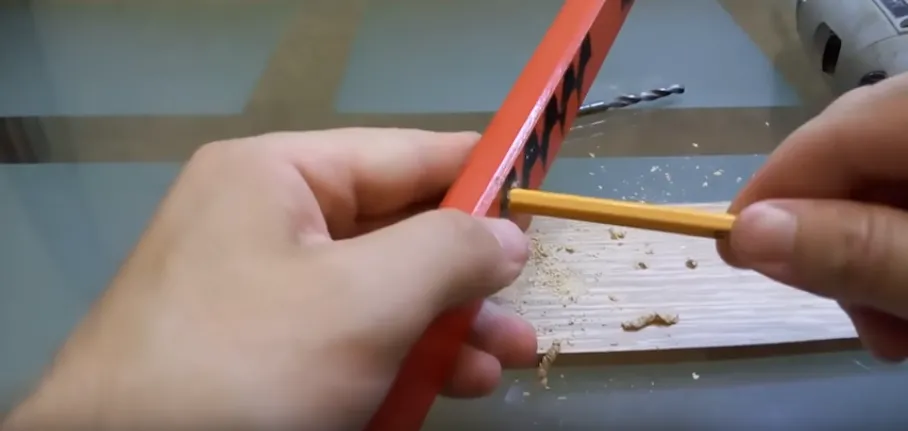

Карандаш должен прочно держаться в высверленном отверстии. Это очень важно для того, чтобы наше самодельное приспособление работало точно и безотказно.

самодельное приспособление для домашнего мастера

Сверлить без дрели невозможно. А выбрать этот инструмент вам поможет наша статья.

Четыре оставшихся отверстия необходимо высверлить в соответствии с диаметром подготовленных болтов. После этого производится сборка центроискателя:

  • карандаш вставляется в центральное отверстие;
  • болты вставляются в боковые равноудаленные отверстия;
  • вставленные болты закрепляются гайками.

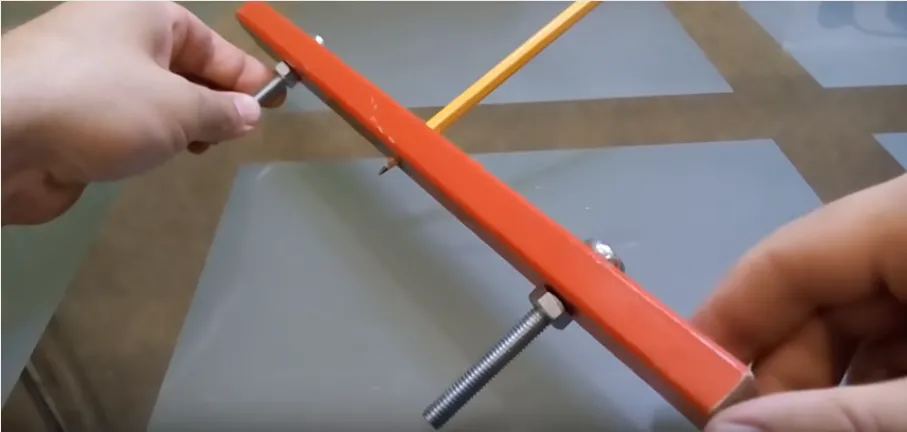

самодельное приспособление в сборе

Как использовать самодельное приспособление

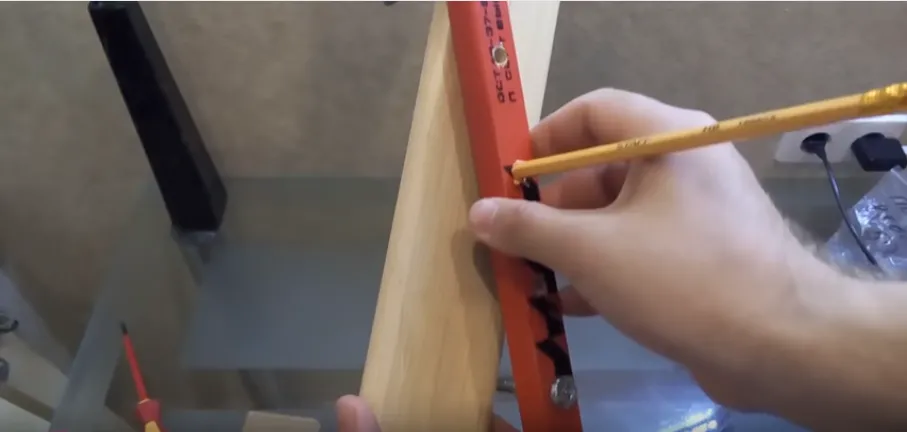

Для определения осевой линии наше самодельное устройство следует разместить поперек детали так, чтобы она скользила между выступающими хвостами болтов.

как использовать самодельное приспособление

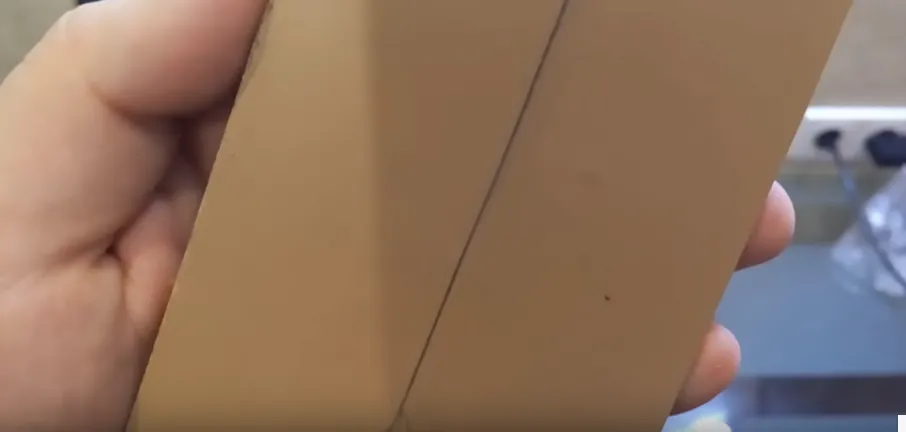

В этом случае карандаш окажется точно на оси детали и станет отчерчивать во время своего передвижения ее осевую линию.

Вычерченная осевая линия

Используя данное устройство, вы можете спокойно обойтись без рулетки и других измерительных приборов. Более того, вам не придется упражняться в математике, ломая голову над делением нечетных чисел. Изготовив это самодельное приспособление один раз, вы можете пользоваться им всю свою жизнь.
