Ручная пайка в три руки: делаем самодельный держатель

Ручная пайка – это такая операция, необходимость в которой возникает довольно часто. Для пайки нужно не так уж и много различных приспособлений и материалов, поэтому она по силам многим домашним умельцам. Однако при ее выполнении обычно не хватает еще одной – третьей – руки. Кто-то, производя пайку плат, лужение проводов или другие операции, приобретает для себя специальный держатель, который в магазине стоит порядка 500 рублей. Однако это устройство можно запросто сделать своими руками, потратив на всё про всё менее сотни.

Рассказываем Как паять полипропиленовые трубы

Необходимое для изготовления «третьей руки»

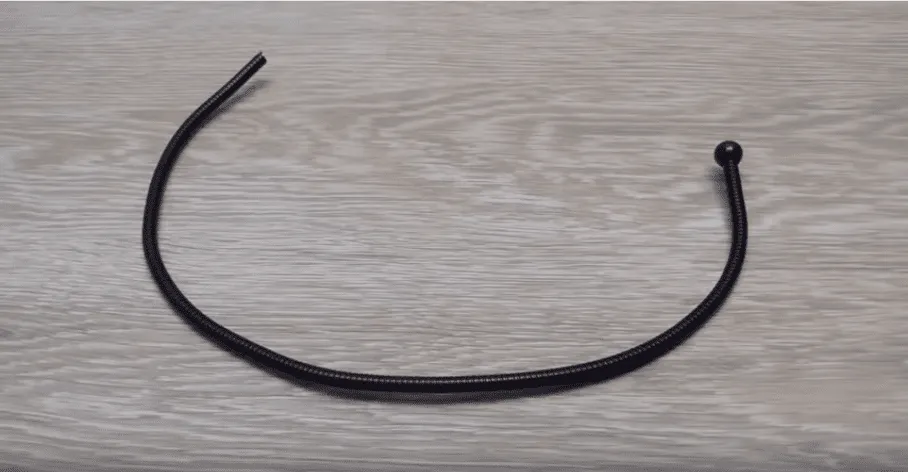

Для изготовления держателя для пайки можно взять за основу гибкий держатель диодного светильника, отыскать который по дешевке можно на АлиЭкспресс.

пайка: изготовление самодельного держателя

Кроме того, в магазине потребуется приобрести необходимое количество крокодилов и подготовить подходящую подставку, которой может стать обычный деревянный брусок.

ручная пайка с помощью самодельного держателя

Пайка в три руки: приступаем к изготовлению паечного держателя

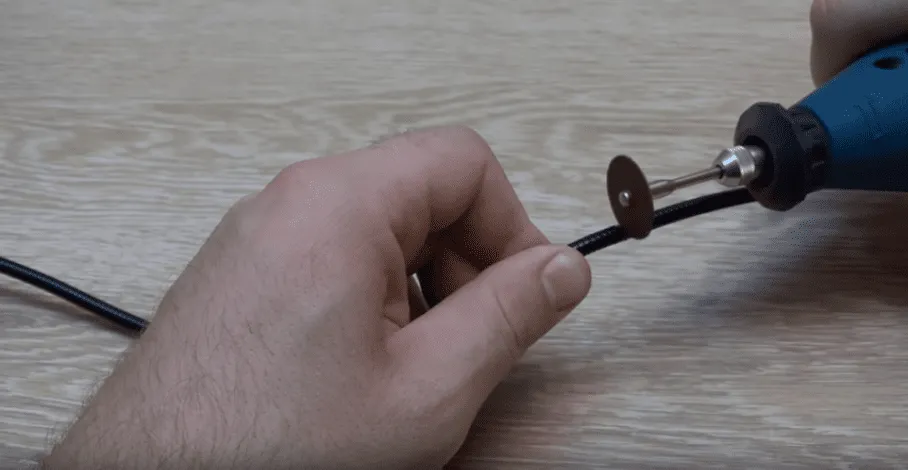

На заготовленную подставку можно установить несколько держателей. В нашем случае их будет три, поэтому стойку диодного светильника, приобретенного на АлиЭкспресс, с помощью дремеля аккуратно разрезаем на три части.

Кстати, подробно о дремелях вы сможете узнать вот из этой статьи.

подготовка держателя для пайки

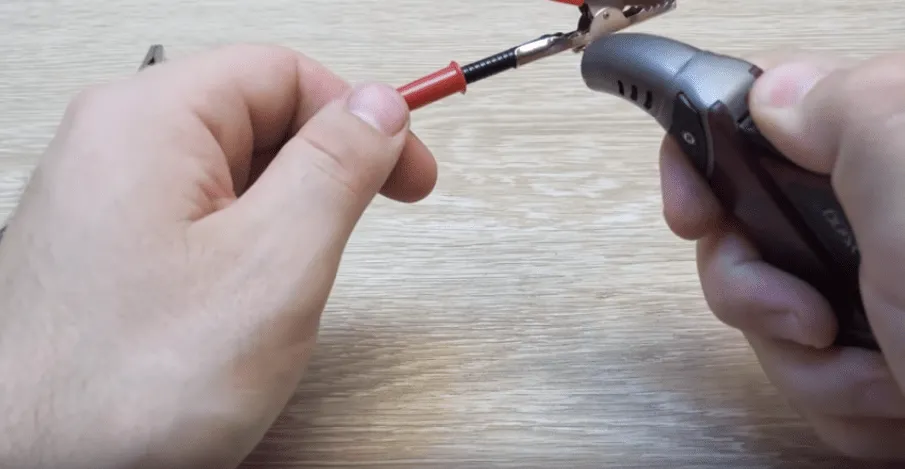

Затем конец каждого из изготовленных держателей вставляем в ручку крокодила и тщательно прогреваем ее с помощью газовой горелки.

пайка и лужение проводов, с помощью самодельного держателя

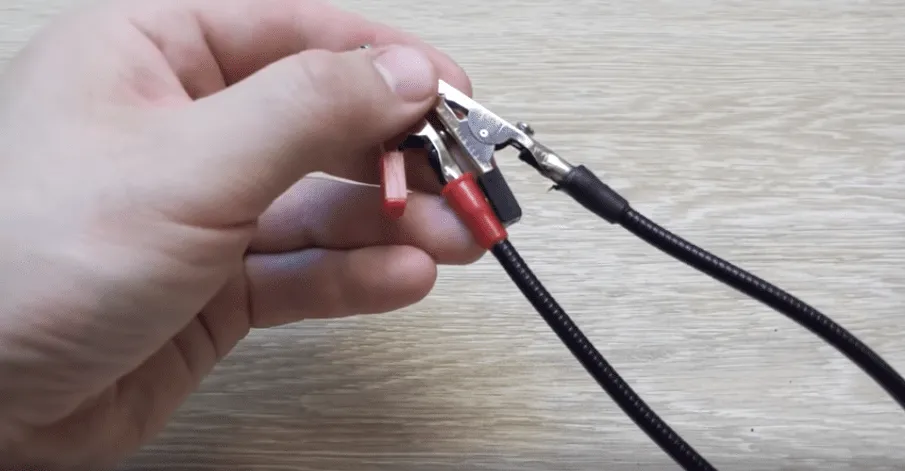

При насадке фиксирующего колпачка на разогретую ручку крокодила, происходит окончательное закрепление держателя.

элементы держателя для пайки

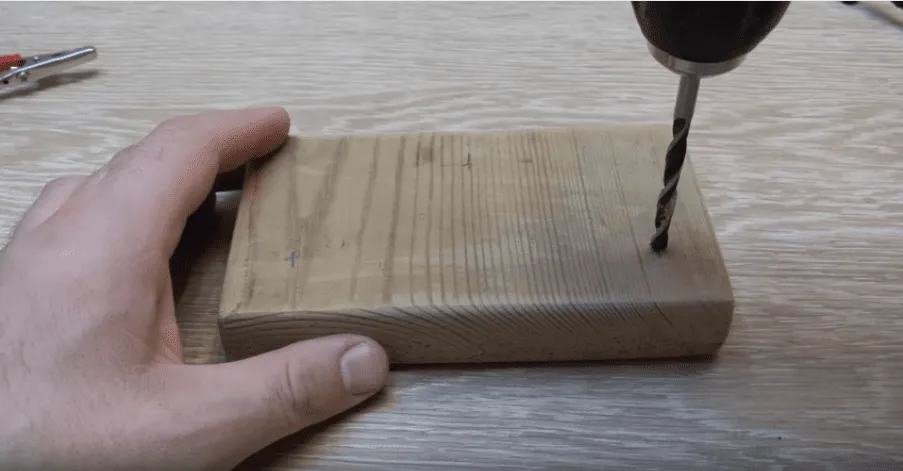

Для закрепления держателей на подставке в последней необходимо высверлить необходимое количество отверстий.

ручная пайка с помощью держателя

В высверленные отверстия заливается термоклей, а затем в них вставляются сами держатели.

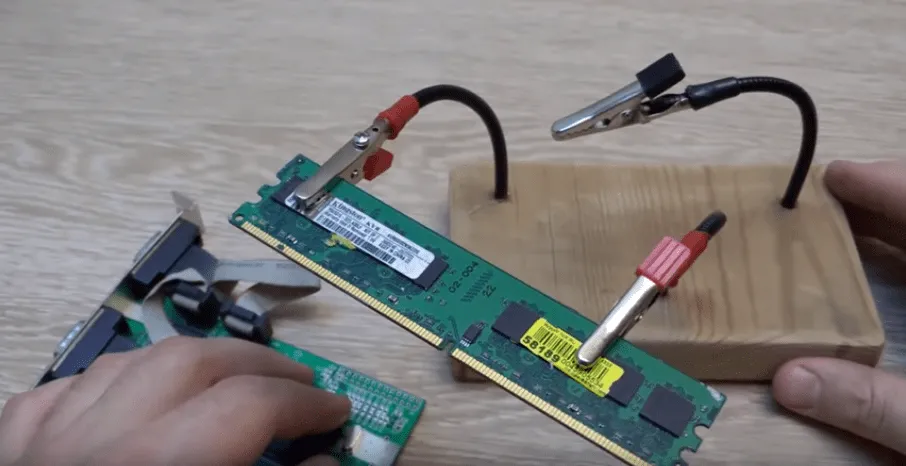

пайка с помощью "третьей руки" значительно легче

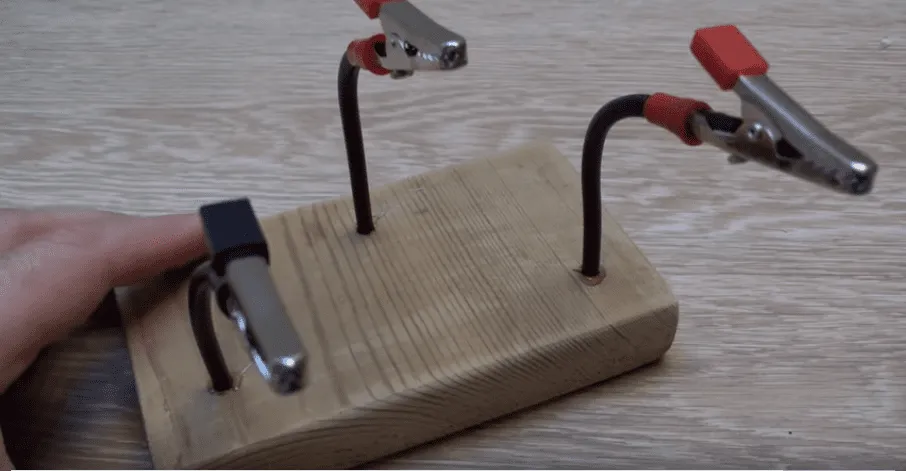

Итак, самодельное устройство потребовало вложения очень скромной суммы, составляющей порядка 70 рублей. Это значительно меньше того, что нам потребовалось бы потратить, чтобы приобрести аналогичное изделие в магазине.
