Гофрированная труба как правило используются в нежилых подсобных помещениях (такие как чердак), поскольку труба имеет не эстетичный вид. Чаще всего гофрированную трубу используют для проведения проводки с распределительного щитка до квартир.

Монтаж гофрированной трубы

Для частного дома гофрированная труба используются как защита кабелей и проводов, идущих по воздушной ЛЭП к дому. Тем не менее, встречаются вариант с цветной гофрой, вполне подходящей для монтажа проводки в помещении.

Схема прокладки проводки в гофрированной трубе

Порядок укладки проводки в ПВХ трубе

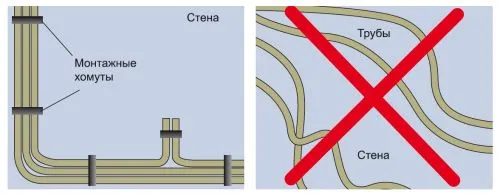

Началом монтажа гофры считается составление схемы-чертежа. Помните, перекрещивать трубы друг с другом нельзя. Во-первых это не эстетично, во-вторых противоречит требованиям безопасности. Поэтому, сперва тщательно начертите схему всей разводки труб будущей проводки, исключив пересечения друг с другом. После того как составлен чертеж, приступаем к закупке всего материала и аксессуаров, нужное количество гофрированной трубы. Начинаем делать  разметку.

Определения диаметр гофрированной трубы нужно правильно, для этого берем все количество проводов, которые нужно будет провести внутри трубы и проверить на куске трубы, чтобы они все влезли. Пустота должна быть как минимум на половину внутреннего объема гофротрубы, в противном случае протяжка проводов будет затруднительна или вообще невозможна.

Как продеть проводку в гофрированную трубу

Порядок укладки проводки в ПВХ трубе

Читайте также Открытая электропроводка

Гофры бывают с зондом и без него. Если будут маленькие участки можно применить гофру без зонда. Если длина провода, который нужно  продеть в гофру, очень длинная, то гофру нужно с проволокой-зондом.

Как же происходит протяжка провода

Конец кабеля привязываем к концу проволоки-зонда, крепко обхватываете рукой трубу. За другой конец проволоки провод протягивается сквозь гофру. Несколько кабелей нужно привязывать одновременно, при этом трубу для протяжки нужно выпрямить. Делается разметка и отмечаются точки, для сверления отверстий под крепеж гофры. Часто в открытом способе укладки гофрированной трубы используются клипсы пластиковые, которые закрепляются к потолку и стенам с помощью дюбель-гвоздей, шурупов.

При диаметре гофротрубы в 16 мм крепеж располагают на расстоянии в 30–40 см. Гофра диаметром 32, 40 мм требует расположение клипс с расстоянием в 20–30 см друг от друга. Затем сверлите все отверстия, в них засовывается пластиковый дюбель и вкручиваются шурупы, которые прижимают клипсы. Далее гофра с проводами вставляется в клипсу. Для отсоединения гофры, достаточно просто потянуть трубу на себя.

Порядок укладки проводки в ПВХ трубе

Читайте также Укладка проводки в гипсокартон

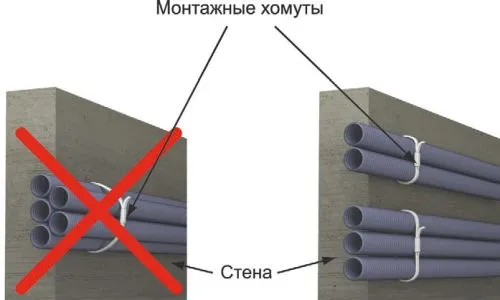

Существуют варианты крепления при помощи металлической скобы и cтягивающего хомута. Если внешний вид трубы не имеет значения можно воспользоваться стягивающим хомутом, так же этот вариант удобен если монтаж нужно произвести быстро. Одним хомутом, крепящимся дюбель-гвоздем, шурупом, возможно соединение нескольких гофр, затягивающихся хомутом.

Порядок укладки проводки в ПВХ трубе

Металлорукав в жилых комнатах не применяется, располагаются только в технических помещениях. Металлорукав в основном используется при прокладке информационных кабелей (интернет, тв-кабеля). таким образом металлорукав выполняет функцию экрана внешнего электромагнитного излучения, труба обязательно заземлена.

Трубы ПВХ монтируются точно так же, как и гофрированные. Они используются в подсобных и нежилых помещениях, где проводке требуется дополнительная механическая защита. Клипсы или другой вид крепления можно располагать реже, чем в случае с гофрированной трубой, поскольку трубы ПВХ хорошо держат размер и не прогибаются.

Порядок укладки проводки в ПВХ трубе

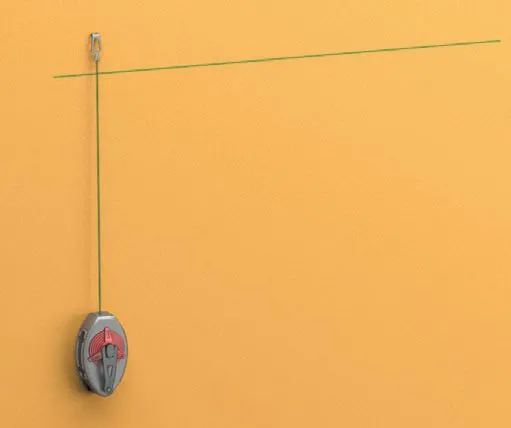

Шаг 1. Делается разметка стены с помощью отбивки — окрашенной нити.

Порядок укладки проводки в ПВХ трубе

Читайте также Заменах проводки в хрущевке

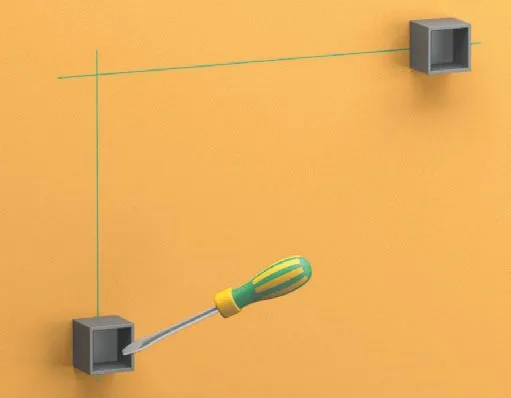

Шаг 2. Монтаж установочных и распаячных коробок.

Порядок укладки проводки в ПВХ трубе

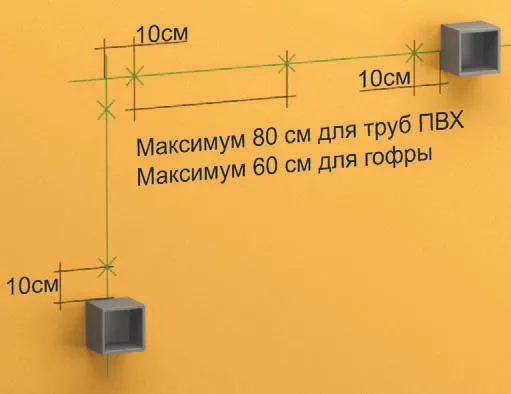

Шаг 3. Отмечаются места крепления клипс для будущей укладки труб.

Порядок укладки проводки в ПВХ трубе

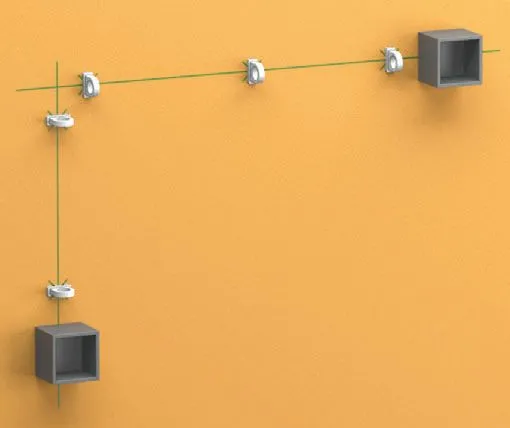

Шаг 4. Установка клипс.

Порядок укладки проводки в ПВХ трубе

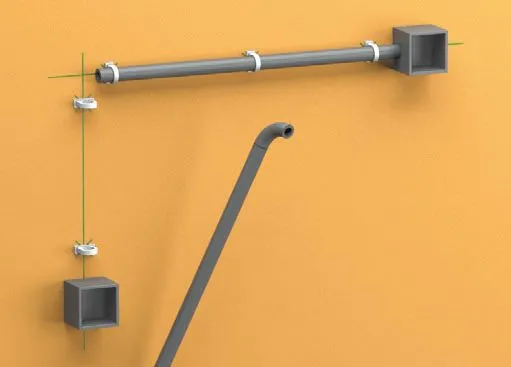

Шаг 5. Трубы разрезаются на несколько кусков необходимой длины, а потом укрепить их в клипсы, подогнав размеры аксессуаров.

Порядок укладки проводки в ПВХ трубе

Читайте также Укладка проводки в бетонную стяжку

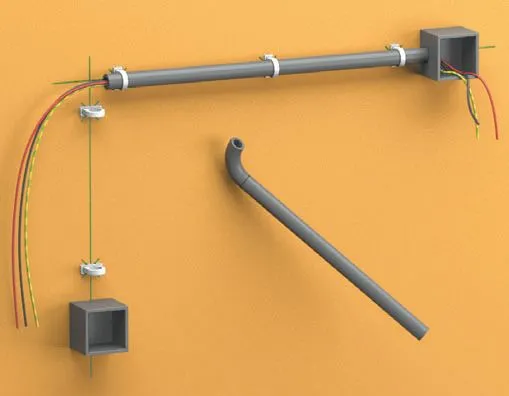

Шаг 6. Протягивается провод сквозь трубы и окончательно устанавливаются.

Порядок укладки проводки в ПВХ трубе

Разводка кабеля с гофрой в кирпичной стене

Отличный вариант закрепления проводки в гофрированной трубе, такую проводку можно легко прикрепить к потолку с помощью клипс (хомутов). Это повысит пожаробезопасность всей гипсокартонной конструкции потолка или перегородки. При желании, кабель может быть проложен и в полу. Идеальнее всего для этого способа монтажа подходит деревянный пол.

Для надежности укладки, проводов и кабелей используют пластиковые трубы, гофрированные трубы и ПВХ трубы. Этот способ укладки используется достаточно редко, чаще всего, в помещениях повышенной влажности и с перепадами температуры. К ним относятся в хозяйственные неотапливаемые строения, подвалы, баня и др. Труба в штробах прокладывается почти точно так же, как и кабель.

Читайте также Как сделать скрытую проводку

Скрытая укладка проводки в гофрированной трубе на кирпичной стене: глубину штробы следует делать такой, чтобы расстояние от гофротрубы до края кирпичной стены было не менее 5 мм.

Укладка проводки в гофрированные трубах

Гофрированная труба крепится в штробе с помощью обычных гвоздей или шурупов (в зависимости от материала стены).

Укладка проводки в гофрированные трубах

Перед замазкой штробы штукатуркой, выемку смачивают водой и обрабатывают грунтовкой.

Укладка проводки в гофрированные трубах

Читайте также Как уложить электрокабель без штробления

Замазывается штроба с проводкой, используйте в работе шпатель.

Укладка проводки в гофрированные трубах

После того как выполнена штукатурка штробы, подождите 10 минут пока она высохнет.

Укладка проводки в гофрированные трубах

Читайте также Укладка кабеля в пол и потолок

Выровняйте поверхность шпателем, убрав остатки смеси со стены.

Укладка проводки в гофрированные трубах

Видео монтаж кабеля в гофре

Для чего предназначена гофра и некоторые тонкости ее укладки

Внешний вид гофры для укладки электропроводки знаком многим: это трубка с оребрением. Используется же она для того, чтобы защитить электрический провод от воздействий:

  • механического характера;
  • внешней среды, включая повышенную температуру;
  • влажности.

Одновременно гофра берет на себя и изолирующую роль. Конечно, роль эта не столь и велика, поскольку она не является основной для этих трубок, но все равно в какой-то мере она присутствует.

Интересен тот факт, что предохраняя уложенный кабель от внешних воздействий, это изделие одновременно защищает и окружающую среду от тех опасностей, возникновение которых может обусловить электрокабель. Речь в основном идет о защите от пожаров, обусловленных разогревом и возгоранием кабеля. В подобных случаях гофровая трубка начинает оплавляться, выделяя вещества, воспрещающие горение.

Соединение гофротруб воедино, их отводы под различными углами производится с помощью соответствующих муфт, поворотов и тройников. При правильном монтаже и при наличии специальных заглушек на концах электрическая линия получает дополнительную защиту от воздействий извне.

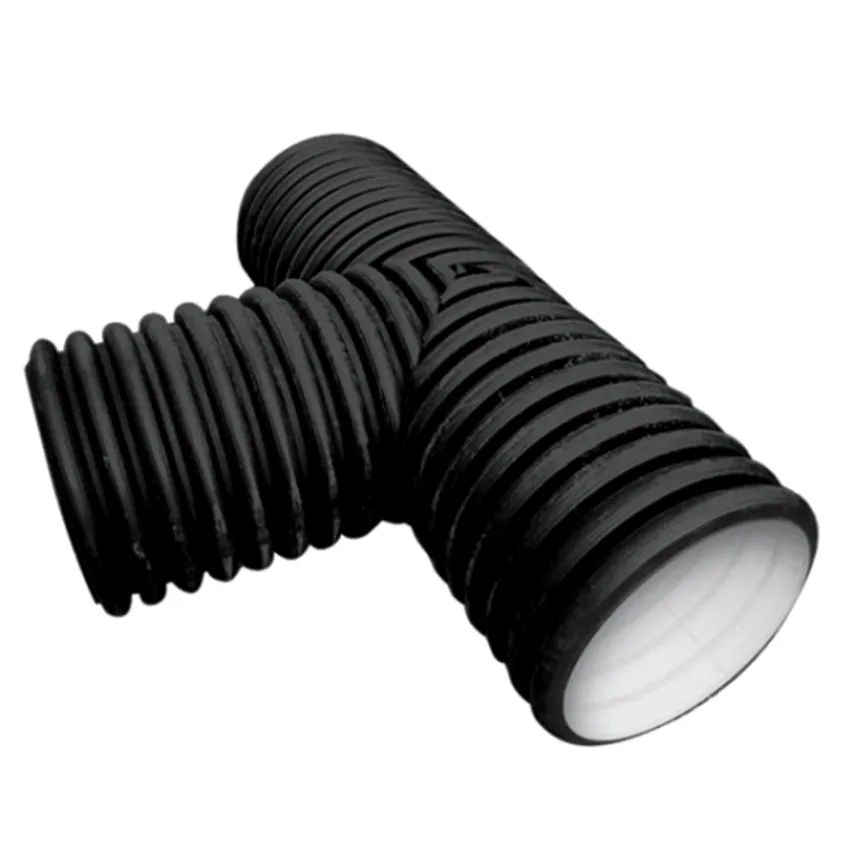

Тойник для гофры

Разновидности гофротруб и области их применения

К основным параметрам, на основе которых производится классификация гофр, относятся:

  • диаметр;
  • толщина стенок;
  • материал изготовления;
  • цвет;
  • устойчивость к нагрузкам.

Свойства гофр во многом зависят от материала, который использован для их изготовления. Основными же материалами являются:

  • ПВХ. Данный вариант получил наибольшее распространение. Такие трубы достаточно дешевы и совсем не горючи. Поскольку УФ-лучи разрушают их структуру, их использование вне дома ограничено.
  • Полиэтилен (полипропилен). Эти изделия устойчивы к УФ-лучам, температурным перепадам и агрессивным жидкостям и, следовательно, могут успешно использоваться вне дома.

Гофра ППР

  • Металл. Металлическую гофру часто называют металлорукавом. Такие изделия хорошо защищают кабели от повреждений механического характера, они устойчивы по отношению к агрессивным веществам.

Металлическая гофра

Гофра бывает однослойной и двухслойной, а по способности выдерживать нагрузки она различается на:

  • легкую, укладываемую в гипсокартонных конструкциях и на потолках подвесного типа;
  • среднюю, укладываемую в штробы;
  • тяжелые, укладываемые в бетонные стяжки;
  • армированные сверхтяжелые, предназначенные для укладки в землю или для подвешивания на опорах.

Гофра на опоре

Гофра может иметь зонд или не иметь его. Зонд – это средство протяжки провода внутри трубки. Изготавливается он в виде стальной проволоки, которая в ходе производства помещается во внутреннюю полость гофротрубы. Это приспособление существенно облегчает укладку электропровода, особенно гибкого.

Зонд гофротрубы

Какую гофру выбрать

Выбирать гофру следует, исходя из предназначения различных ее разновидностей.

Гофра ПВХ может использоваться при:

  • прокладке накладной проводки в деревянных домах;
  • подключении светильников за подвесным потолком и при выполнении подключений за декоративными панелями;
  • проведении электромонтажных работ в местах, где присутствует повышенная влажность (например, в ванных);
  • наружных работах в местах, недоступных солнечным лучам.

Гофра из полиэтилена (полипропилена) чаще всего используется при укладке кабелей в землю и при выполнении наружных электротехнических работ.

Металлорукавы следует использовать там, где велика вероятность механических повреждений.

Читайте также Скрытая электропроводка в срубе: секреты правильного монтажа

Как подобрать диаметр гофры

Диаметр гофротрубы подбирают так, чтобы укладываемый кабель мог в ней легко поместиться. При этом следует помнить, что в соответствии с  требованиями ПУЭ, электропроводка не должна занимать более 35% внутреннего объема трубки.

При необходимости укладки в нее сразу нескольких кабелей диаметр гофры определяется, исходя из суммарной площади сечения всех проводников.
